    (CAISSONS en ZINKTUNNEL)
    Indien er nog vragen zijn laat het me gerust weten, soms zijn bouwkundige termen vereenvoudigd uitgelegd omdat het anders onduidelijk wordt voor niet-bouwkundigen.
    28-03-2011
    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.vrijdag 25-3

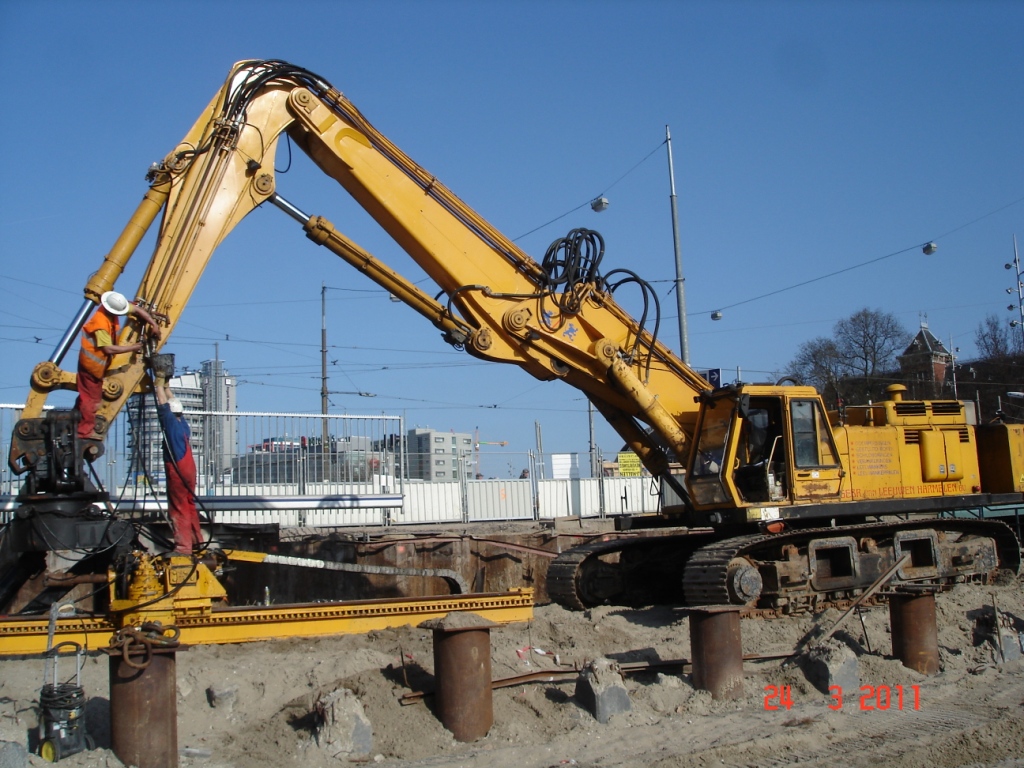

    Foto 1 is onze groutankerstelling, dit is niet de meest typische groutankerstelling aangezien deze een soort omgebouwbeda graafkraan is. Op de foto lijkt ze minder groot dan in het echt vind ik maar het is echt een enorme machine.

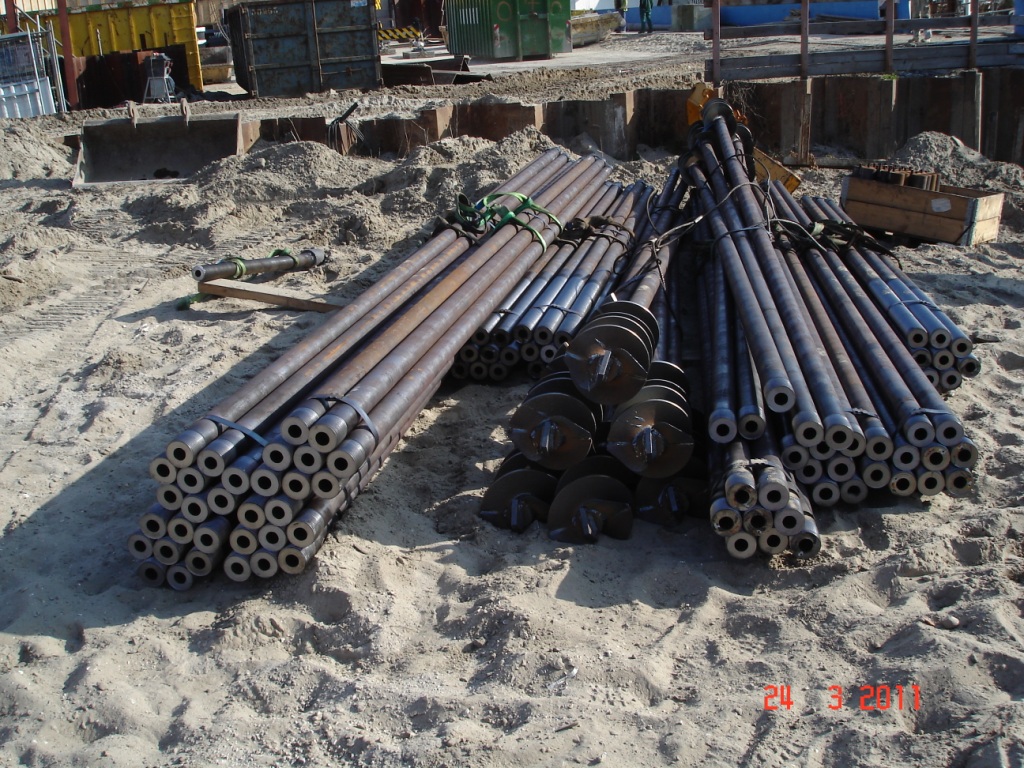

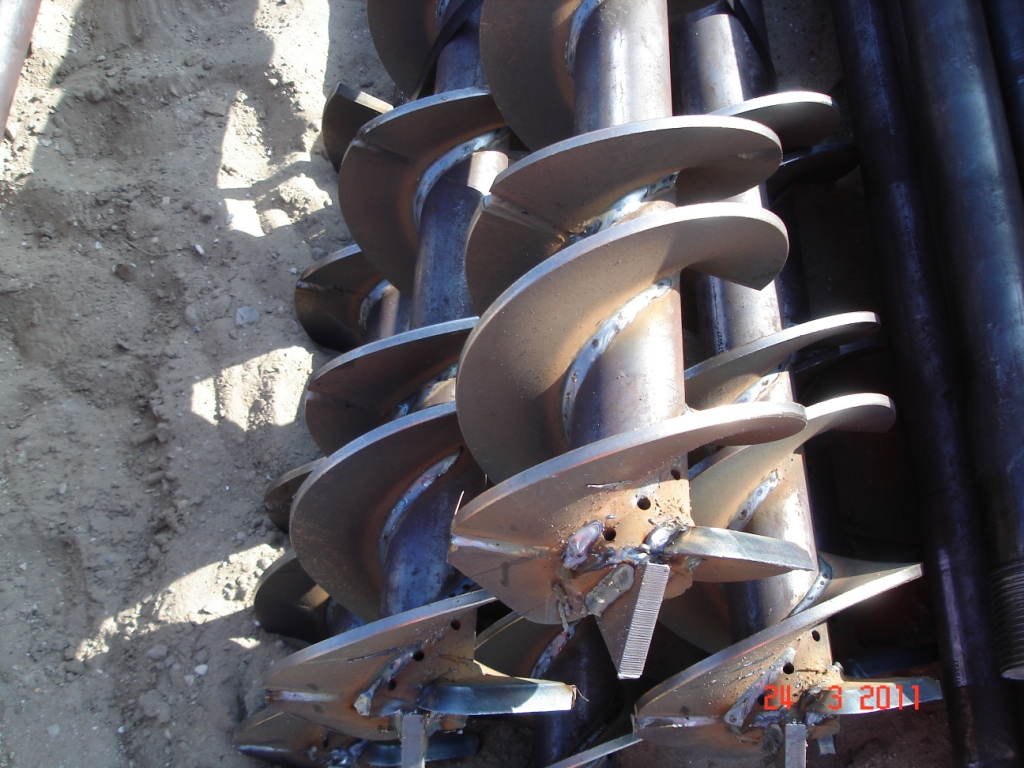

    Op foto 2 zie je de ankers zie in segmenten worden ingeduwd, de groutankerstelling duwt telkens buis per buis erin en de buizen worden aan elkaar geschroefd. Onderdaan de ankers wordt grout uitgespoten, de openingen zijn te zien op foto 3.

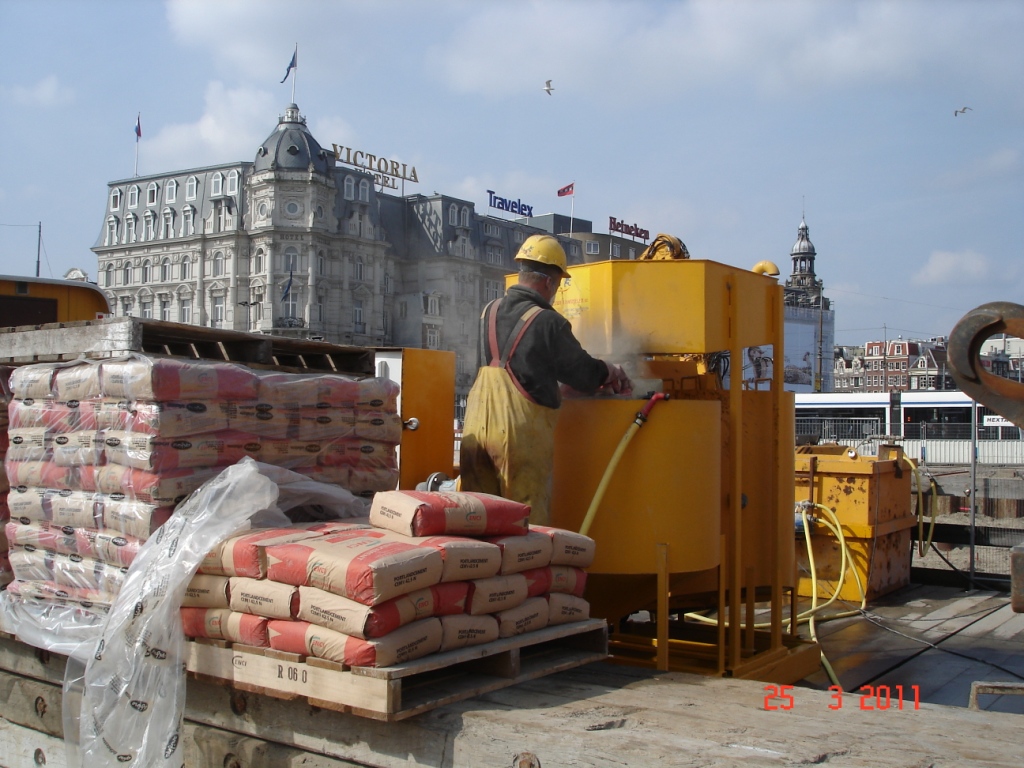

    Grout is een combinatie van water en cement, op foto 4 zie je dat het manueel gemengd wordt, een zware klus als je het mij vraagt. Vaak worden er ook silo's geplaatst op de werf maar de onderaannemer heeft voor deze vorm van werken gekozen.

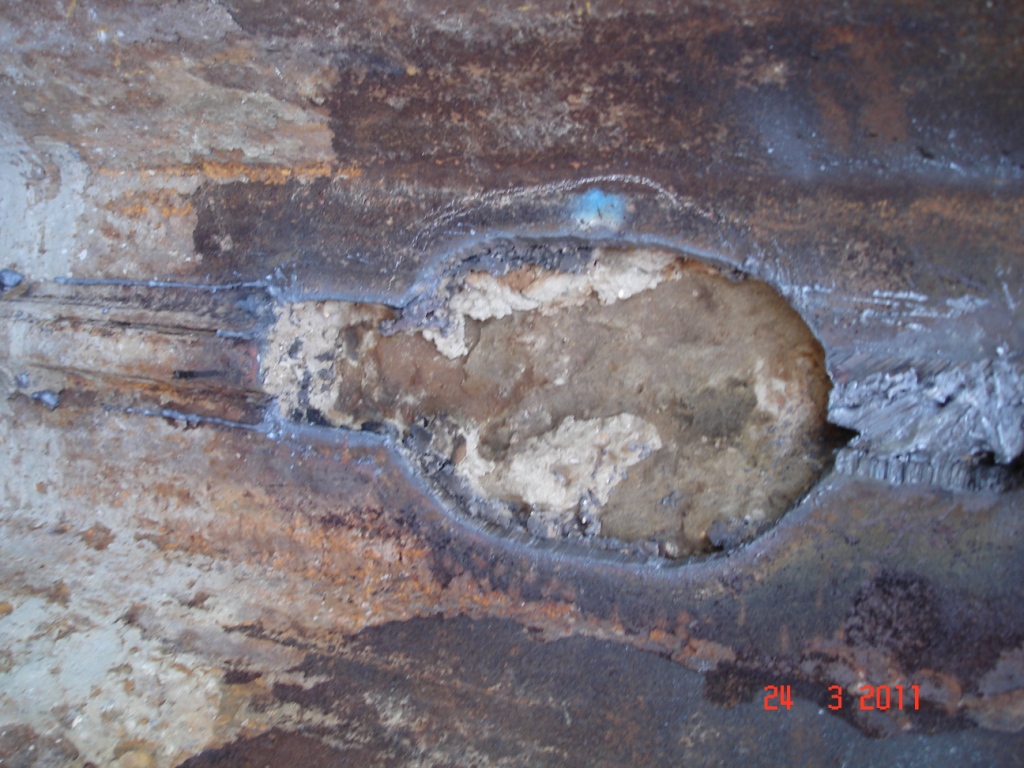

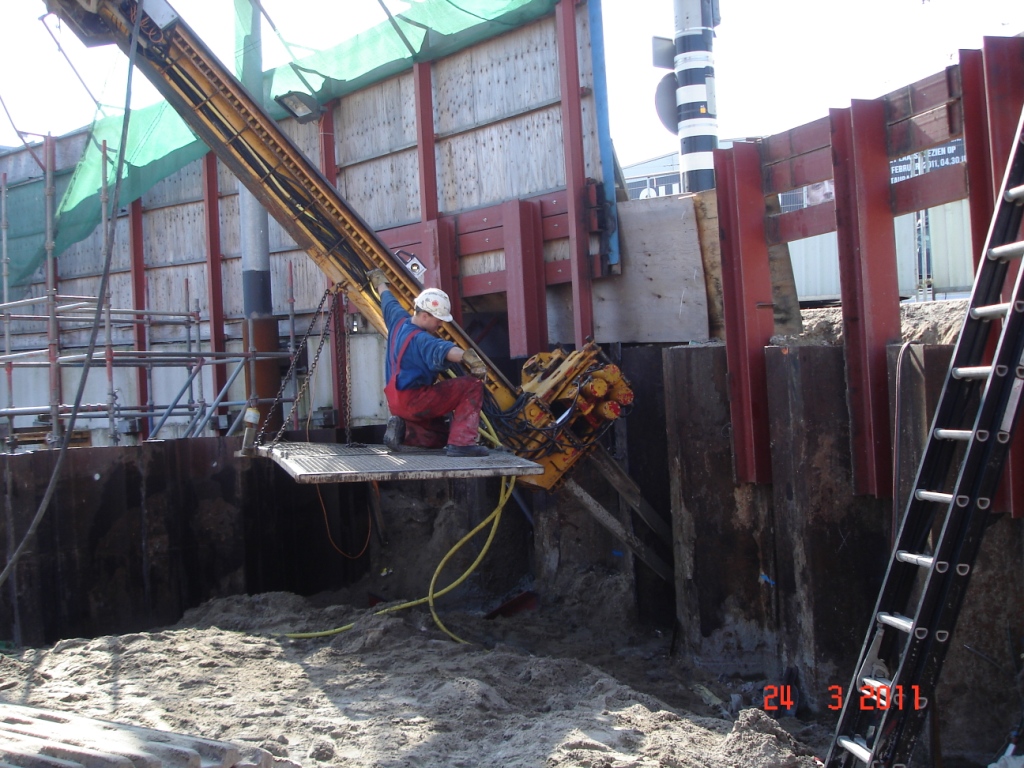

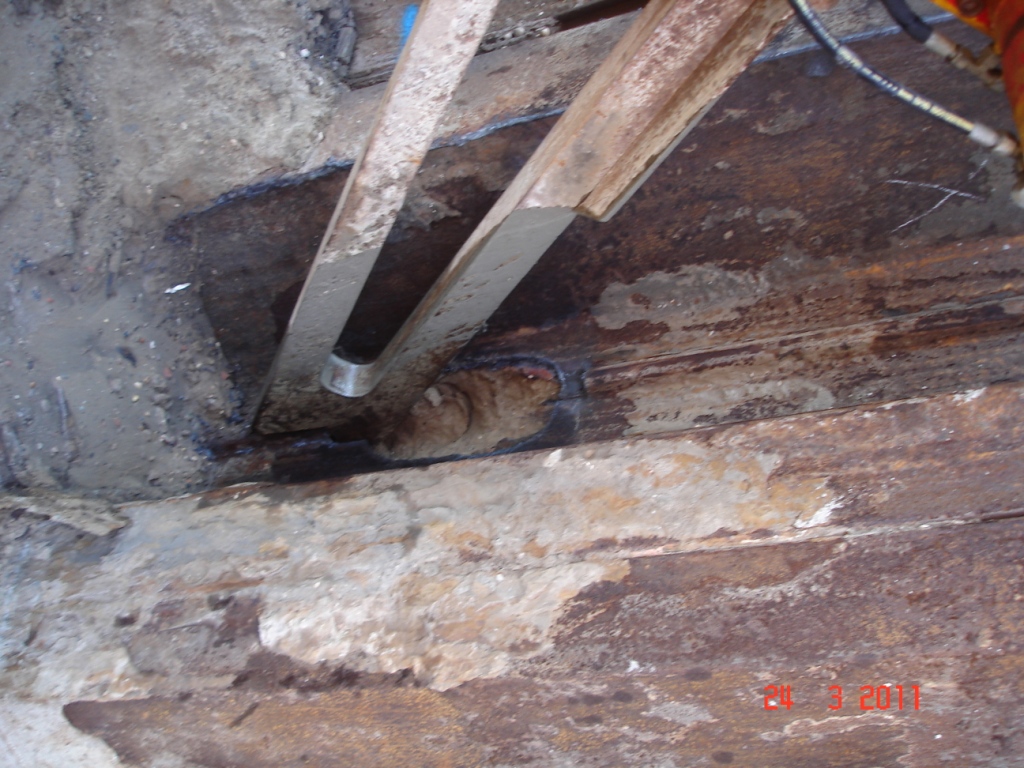

    Onze groutankstelling hangt zich als het ware vast aan damwand, dit kan je zien op foto 7, en op foto 6 zie je hoe hij is, het gat is speciaal hiervoor zo gebrand.

    De groutankers worden geplaatst onder een helling van 45 graden, tenzij er obstakels zijn, zoals damwanden die in de wegzitten,.

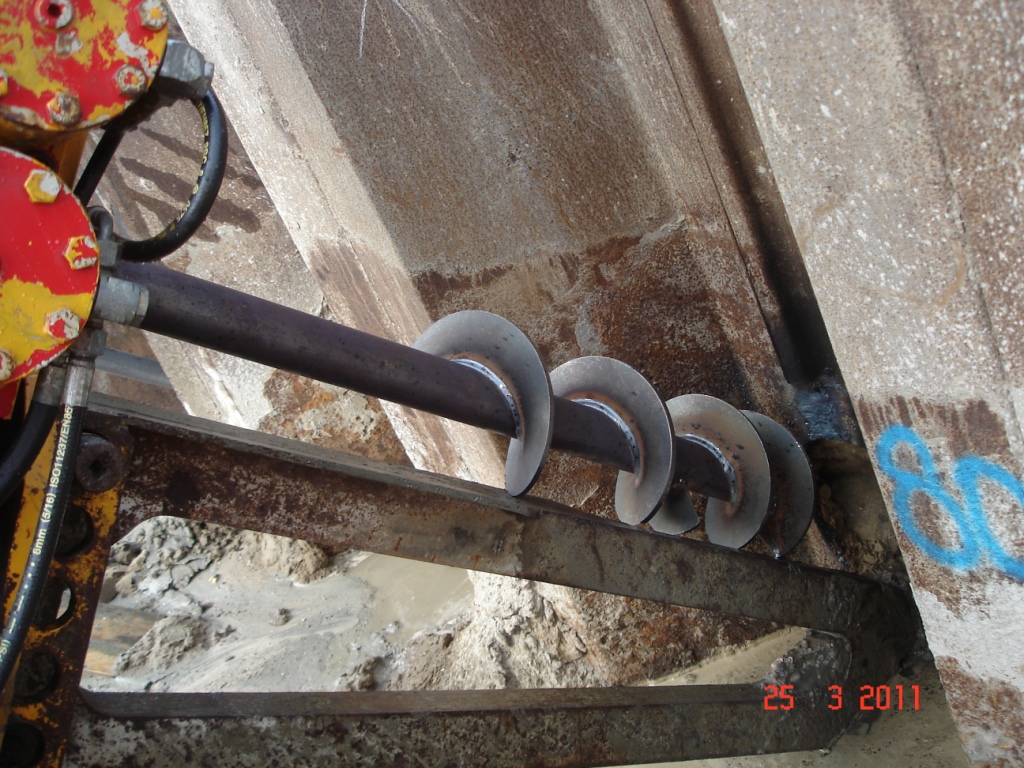

    Op foto 8 zie je dat er constant iemand aanwezingen geeft, dit wordt allemaal zeer precies geboord!

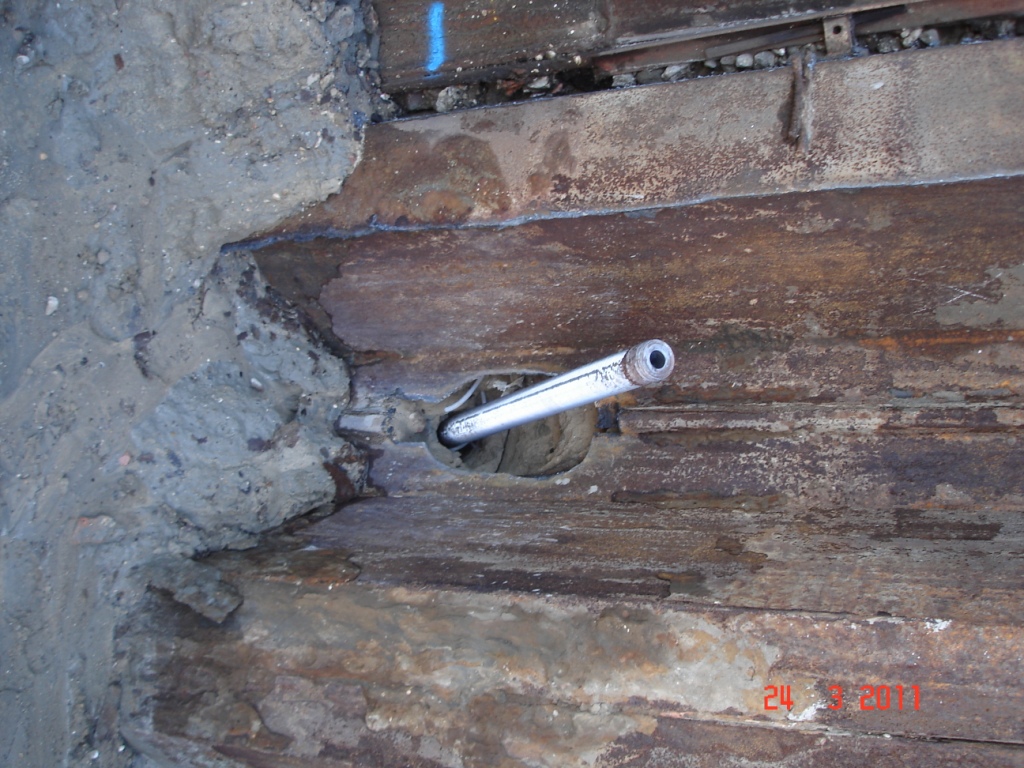

    Foto 9 is het einde van een groutankers, hierop komt nog ankerstoel. Dit is eigenlijk de verbinding van het anker aan de damwand.

    Ook heb ik wat filmpjes gemaakt: http://www.youtube.com/watch?v=5HSiZJtMV34


















    28-03-2011, 21:18 Geschreven door stijn asselman


    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.maandag 28-3
    Klik op de afbeelding om de link te volgen

    In de voormiddag heb ik al mijn metingen gedaan en een routebeschrijving gemaakt van hoe de leveranciers moeten rijden.

    Dit was nog wel een hele klus want had het eerst eigenlijk gewoon via google maps gekopieerd en dan zo doorgemaild maar blijkbaar was dit niet goed, ik had er geen kaart bij gestoken en ook zou ik volgens mijn route , wat wel de kortste zou zijn de vrachtwagenbestuurders over de trambaan loodsen, wat niet de bedoeling is.

    Daarom ben ik helemaal opnieuw begonnen en er een duidelijk beeld van gemaakt wat wel goed was.

    Een collega en ik zitten in het feest comité voor een afscheidsfeestje te regelen, ik had hiervoor al een mail rondgestuurd maar de personen die afscheid nemen konden zelf niet komen wat vrij stom zou zijn, hierdoor hebben we een nieuwe datum vastgelegd, nu dinsdag 5 april.

    We zijn dan meteen gaan rondkijken om iets te doen en we hebben een boot vastgelegd die een uur met ons door de oude stad vaart en dan een uur een rondleiding in het oude stadsgedeelte, wel leuk want hierdoor leer ik ook deze kant van de stad eens kennen. Daarna gaan we eten in een mooi restaurant.

    In de namiddag kreeg ik een mail doorgestuurd met metingen die verwerkt waren van een eerste meting en waarvan ik nu dagelijks metingen doe. Op de bureau begrepen ze niets van hoe hij eraan kwam, ik dacht het eens op te lossen maar het is me toch niet zelf gelukt ! Ik heb dan met diegene gebeld die ze gemaakt had en dan was het eigenlijk vrij eenvoudig. De berekeningen zijn afgeleid uit de waarnemingen van de waterspanningsmeters, door deze berekeningen kom je te weten hoeveel druk er op het grondwater zit, het zou eigenlijk boven de grondwaterstand willen ‘spuiten’.

    Vandaag is er iemand uit vaderschapsverlof terug gekomen en hij had beschuit met muisjes mee, de ‘suikerbonen’ van hier. (zie foto)
    Roze-witte muisjes: het is een meisje

    28-03-2011, 19:33 Geschreven door stijn asselman
