| Opstart en bouwwijze Ho-Wisselstroombaan. |
| Bouwwijze Marklin HO-baan, Märklin scale HO railtrack construction. |
|
| 31-12-2011 |
 Märklin 46703 |
|
|
|
|
|
|
| Test 1 : Lineaire actuator versie van 50cm. |
Ik had deze lineaire actuator al enkele jaren liggen en wilde er eens iets leuks meedoen.
Aangezien ik de beslissing heb genomen om rond te rijden over de ganse hobbykamer, kwam toch een idee om de actuator te gebruiken.
De brug voor de ingang van de kamer zou hiermee omhoog kunnen en toe laten om de kamer gemakkelijk te betreden.
Een oud model van een brug deed perfect dienst en mocht meehelpen aan de eerste test met de actuator.
De actuator werkt op een DC spanning, de eerste gebruikte voeding geeft een 14,4volt.
Echter is dit te weinig en zal deze verhoogt worden naar een 24v DC zoals de fabrikant voorschrijft.
Een indruk, klik op de foto.
|
|
|
|
|
|
| Märklin 46078 - K.Bay.Sts.B. |
Merk : Märklin.
Catalogus nummer : 46078.
Tijdperk : 1.
Voorbeeld: Particuliere wagen, ondergebracht bij de Königlich Bayerische Staatsbahn (K.Bay.Sts.B.).
Gesloten goederenwagen met open ruimtes aan het einde.
Model: Schuifdeuren kunnen geopend worden.
Lengte over buffers 10,6 cm.
Aangepaste versie met kolen beladingen.
|
|
|
Tags:Märklin 46078, Marklin , 46078, Märklin K.Bay.Sts.B, K.Bay.Sts.B
|
|
|
| LS Models - 32026-1 & 32026-2. Nmbs. |
Merk : LS Models.
Catalogus nummers : 32026-1 & 32026-2
Type : Coiltransportwagen Tahms 3614A5
Immatriculatie nummers : 31 88 587 5 473-8 &
Tijdperk : 4b - 5.
Onverwacht nog een set aan een spotprijs op de kop kunnen tikken, zal ingezet worden op de sleep met tijdperk 4-5 materiaal in de modelspoor vereniging  zo hebben we daar ook iets te rijden
|
|
|
|
|
|
| Märklin 3426 - serie 600 Belgische spoorwegen. |
Merk : Märklin
Type : 3426
Immatriculatie nummer : 600,02
Tijdperk : 2
Versie : Delta (ombouw lastig om te doen, door grote print)
Model : af en toe te vinden tweedehands, echter was dit een compleet nieuw exemplaar met een perfecte doos !
|
|
|
Tags:Märklin, 3426, Märklin 3426, serie 600, 600.02,
|
|
|
| Airbrusch cabine |
Airbrush cabine : update december 2011.
Ondertussen terug wat tijd gevonden om nog eens iets te airbrushen. De cabine werkt behoorlijk, maar zal nog verder aangepast worden.
Een extra ventilator (bijvoorbeeld van een pc of nog beter van een server) wordt gezocht om aan de uitblaaszijde gemonteerd te worden.
Op dit ogenblik ben ik een airbrush cabine aan het bouwen voor de leden van de modelspoorvereniging. Hier wordt gewerkt met drie kleine server ventilatoren, .... wat geven die een lucht verplaatsing.
Thuis is dit de huidige opstelling. Klik op de foto om deze groter te zien.
|
|
|
Tags:airbrush cabine, airbrush, airbrush afzuigcabine, afzuigcabine, spuit cabine , mobiele spuit cabine, mobiele airbrush , mobile airbrush box
|
|
| 19-10-2011 |

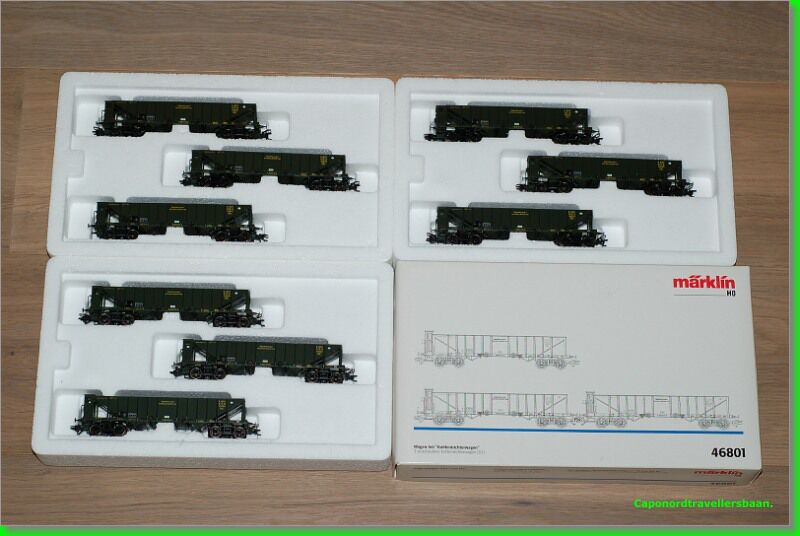

| Märklin 46801 - K.Bay.Sts.B. |
Fabrikant : Märklin ( ook Trix)
Model : 46801 ( set van drie wagons)
Tijdperk : 1
Type : O0t
prachtige sleep kunnen overnemen van iemand die ermee stopt, nu nog een geschikte tuffer vinden om ervoor te hangen
|
|
|
|
|
| 18-10-2011 |
| Dremel Frees schijf voor het FCS - Faller Car Systeem. |

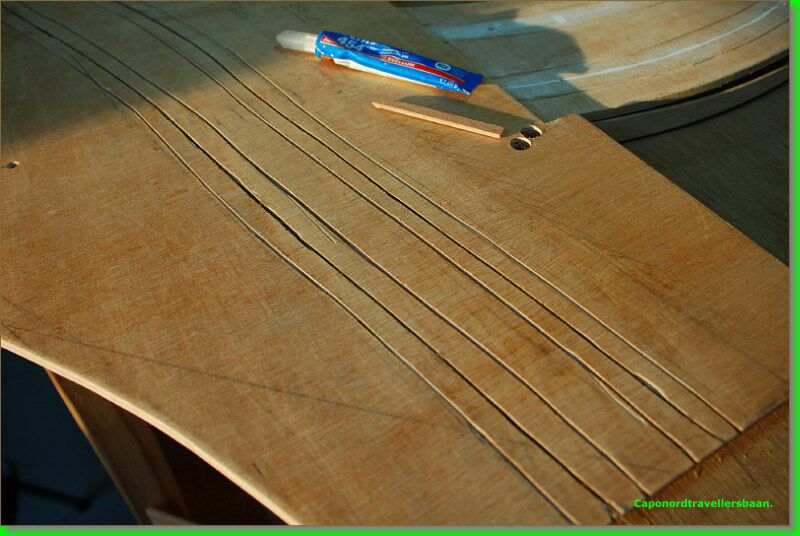

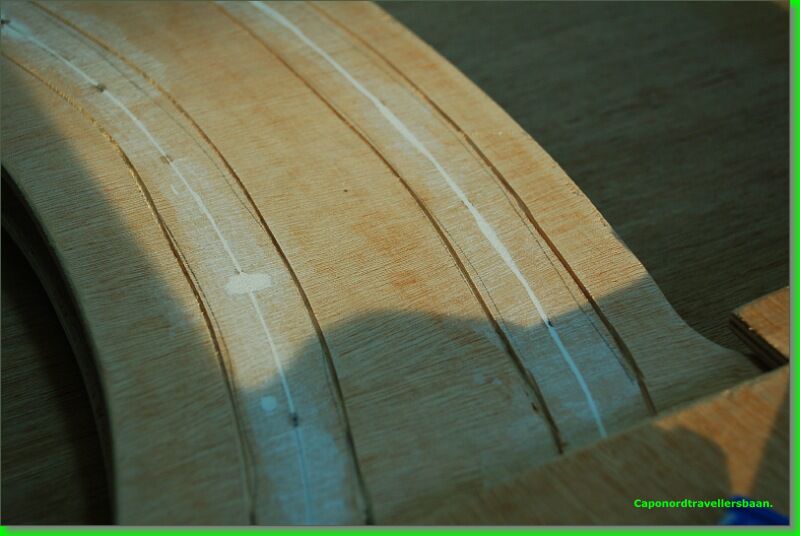

Dremel Frees schijf voor het FCS - Faller Car Systeem.
Na de testen dit weekend met de diamantschijf op de Dremel aan een 18,000 tr/min werd toch nog verder gezocht naar een beter alternatief.
De kostprijs van de Faller 161669 is me te hoog voor de meter te frezen draad. Bij de trein handelaar kwam deze frees op 99
Een schijfje van Dremel trok me de aandacht, aangezien het alle houtsoorten kan bewerken.
Dit schijfje wordt bedoelt :
|
|
|
|
|
| 16-10-2011 |
| Faller Car Systeem : extra schaduwstation |
Faller Car Systeem : extra schaduwstation

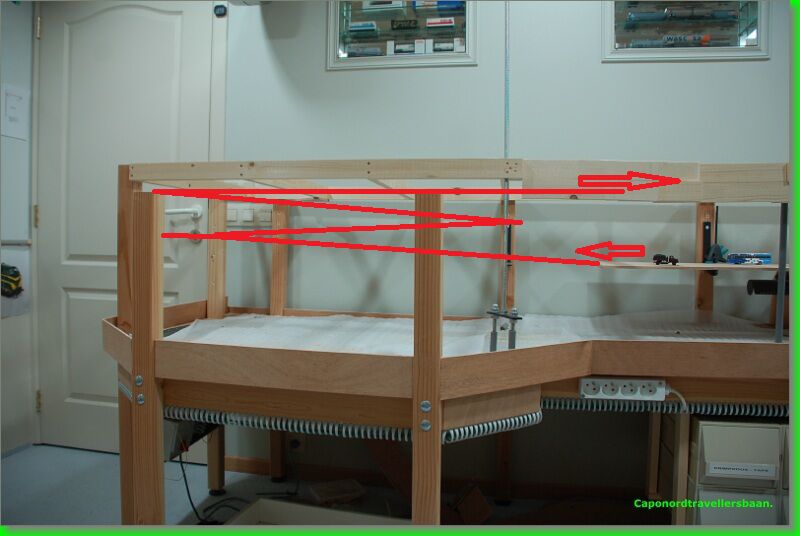

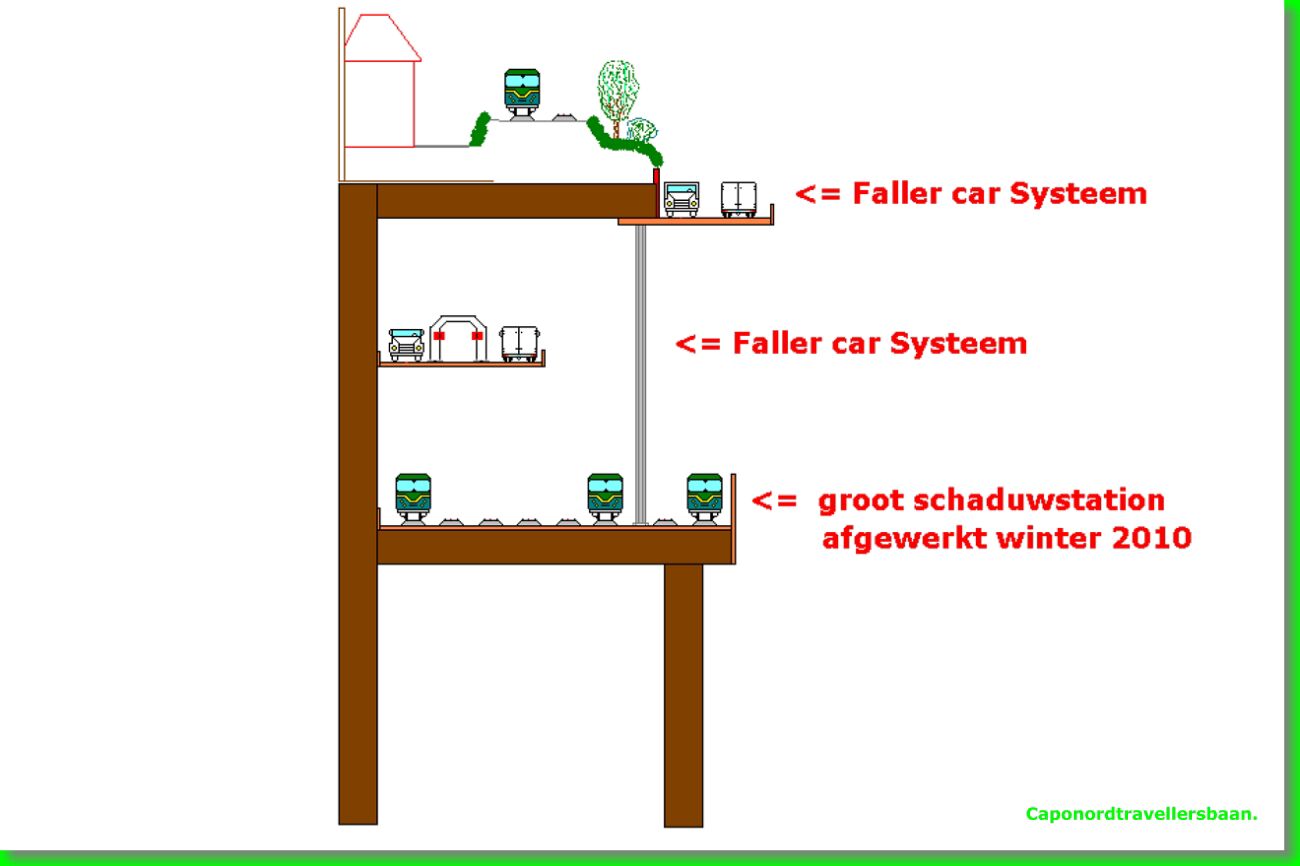

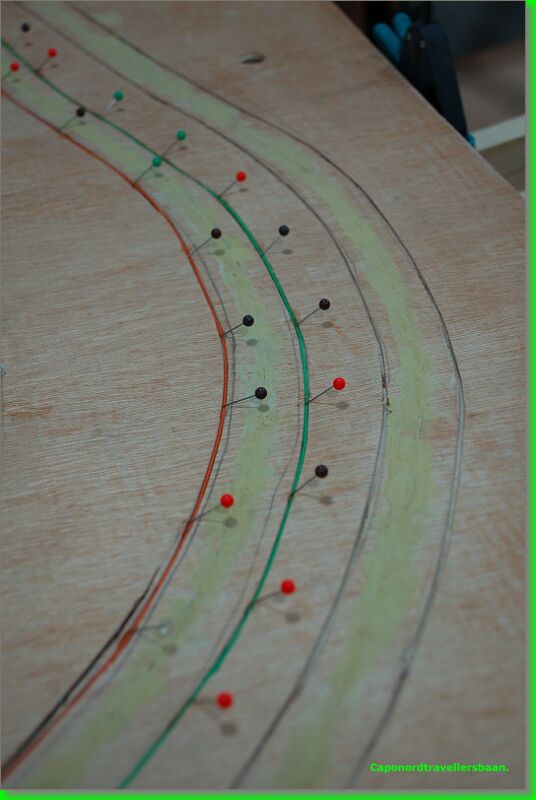

Een tekening van wat juist de bedoeling is van het extra schaduwstation voor mijn Faller Car systeem auto's.
Deze worden geparkeerd en geladen op een niveau lager dan het nul niveau.
|
|
|
Tags:Faller, Faller Car , Faller Car System, Faller Car Systeem, FCS, FCS DCC, FCS DC, Brekina DCC, klimspiraal
|
|
|

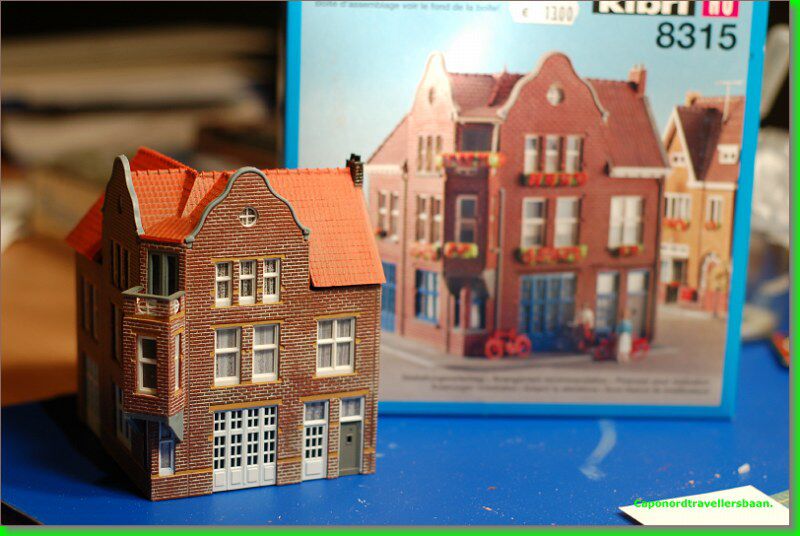

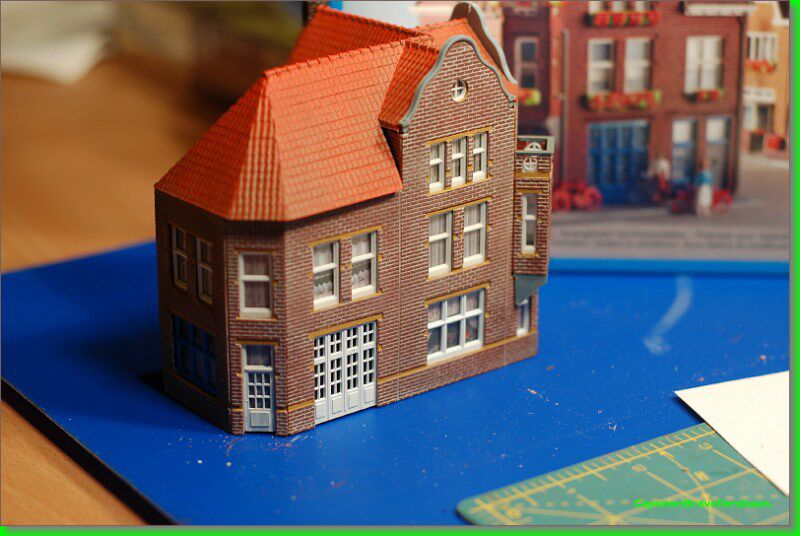

| Bouw van een Kibri 8315 hoekhuisje in schaal HO. |
Om wat meer vertrouwd te geraken met het samenstellen, inkleuren en wheateren van plastic bouwkits,
heb ik eens een eenvoudig huis gekozen om wat te testen en te zien hoever we hierin geraken.
1° Alle onderdelen werden eerst in een zeepsopje van lauw water en enkele druppels dreft wat gesopt. Alles rustig laten drogen.
2° wat gevel was ondertussen klaargelegd om te airbrush in een andere kleur.
3° gevels gespoten en daarna ingewassen met een mengeling enamel verf van humbrol : van 2/3 matt wit en 1/3 mat grijs en enkele druppels White-Spirit.
4° het geheel goed in de voegen gewreven met een zachte borstel en daarna de gevels afgewreven met een pluisvrije doek.
5° samenstellen met plastic lijm en afwerken met andere kleuren.
Enkele plaatjes :
|
|
|
Tags:Kibri, Kibri 8315 , 8315, Hoekhuis Zwolle,
|
|
|
| Faller : vrachtschip in HO. |

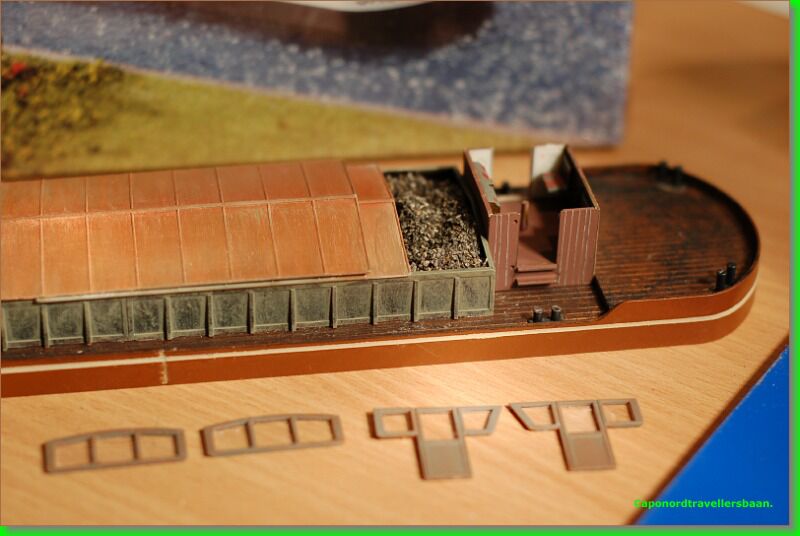

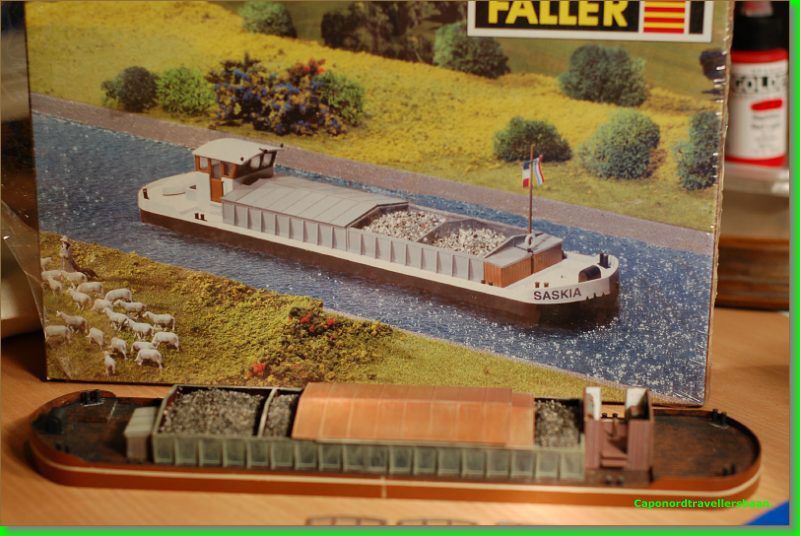

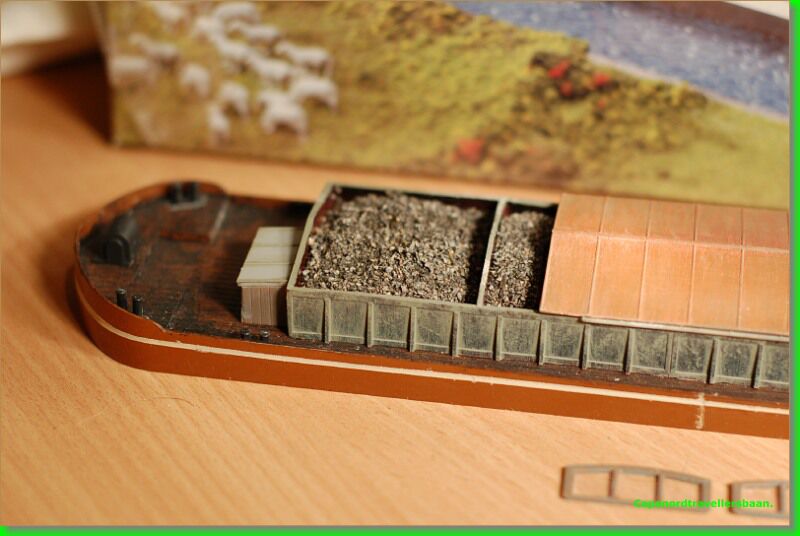

Eerste beelden van een vrachtschip in H0.
|
|
|
Tags:Faller, Faller vrachtschip, vrachtschip ho,
|
|
| 15-09-2011 |
| De bouw van airbrush spuit cabine : een verslag |
De bouw van airbrush spuit cabine :
onderdelen lijst :
- multiplex 8mm of 10mm dikte. Model naar eigen grootte en plaats te maken . ( hier werd het ongeveer 80/40/40cm)
- Tl lamp wit licht 1*36watt
- aan / uit knop (liefst dubbele functie en dubbelpolig.)
- afzuig bevestiging ( dampkap onderdeel, in idere bouwmarkt)
- afzuigbuis flexibel model ( 3 a 5 meter uitrekbaar)
- net stekker uit oude pc uitgebouwd.
- grille metaal in roest vrij staal. ( klein model uit bouwmarkt)
- twee krachtige ventilatoren ( liefst met ideale schoepen - propellerbalden  )
- dampkapmousse
het overzicht :

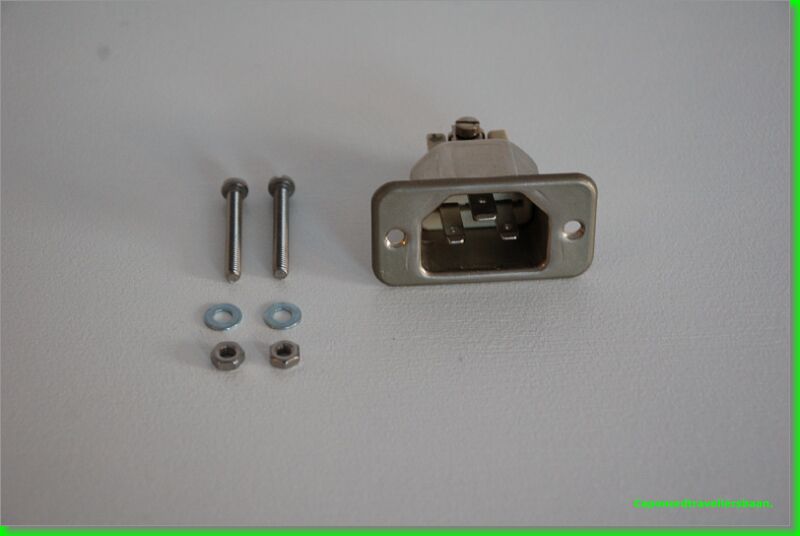

de 230v-net stekker, uitgebouwd uit een oude pc of kan je soms uit een ander toestel halen.
de grille in RVS, klein formaat, te koop in een betere doe-het-zelf zaak.
De afvoerbehuizing, kan je dus dan vastschroeven aan je achterkant van je spuitcabine en bevestigen met de flexibele buis.
het TL-armatuur, een lamp van 36watt (twee werden er ingebouwd)
de gedemonteerde ventilatoren van oude warmtestralers, diameter ongeveer 15cm, met uiterst geruisloze kogellagers.

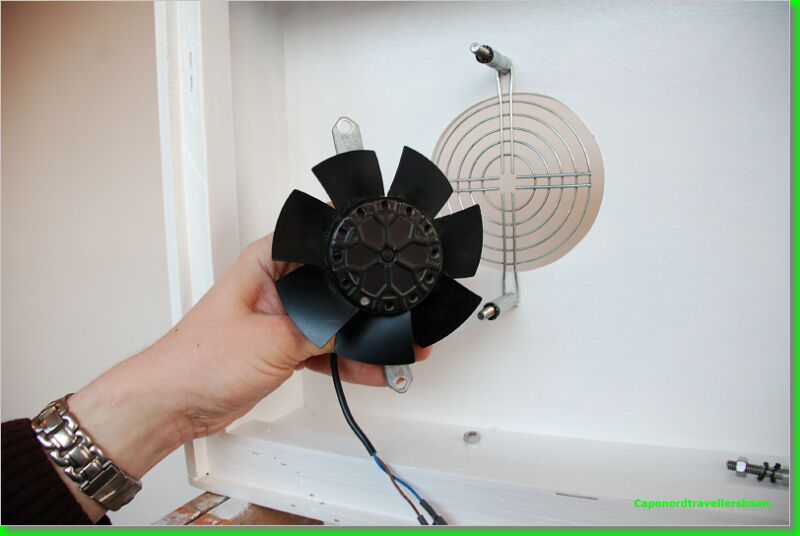

montage van de ventilator op de middelste multiplex plaat. Bevestiging door middel van een beugel.
twee stuks ingebouwd
vergeet de bescherm grillen niet ...
doorsnede foto van de bevestiging van de ventilator.
stekkers en krimpkous op de bekabeling. Opgepast we werken hier op een 230V spanning.
inbouw van afzuigmond in achterste paneel.
montage van middelste ventilator plaat op bodemplaat. Bodemplaat is een 18mm exemplaar en uitgezaagde zijkanten.
montage van de rug met afzuigmond ter test. Achterste plaat MOET demonteerbaar blijven.
bovenaanzicht gemonteerd ventilatoren.
montage van de zijkanten, gebruik houtlijm.
maken van frontplaat dat voor de ventilatoren komt.
bevestig de grille door middel van warme lijm (hotmelt).

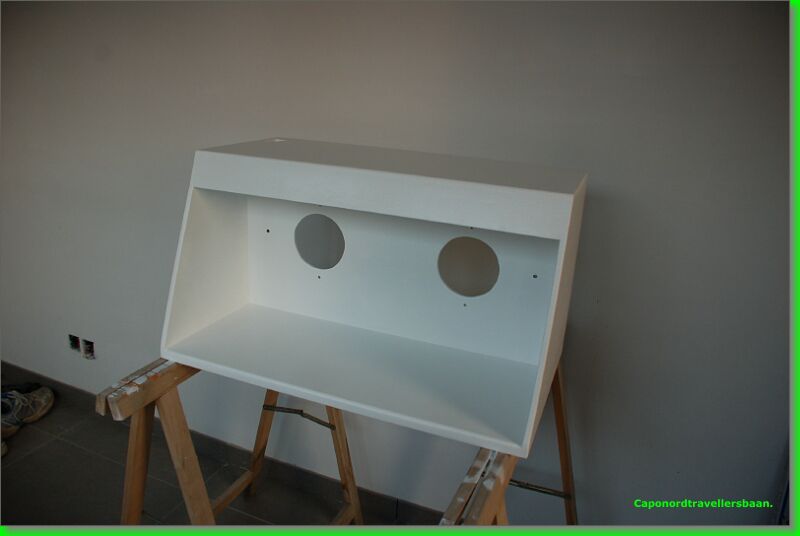

het geheel werd ondertussen in een paar lagen witte lakverf gestoken, pas dan mocht ik van het vrouwtje ermee in huis,

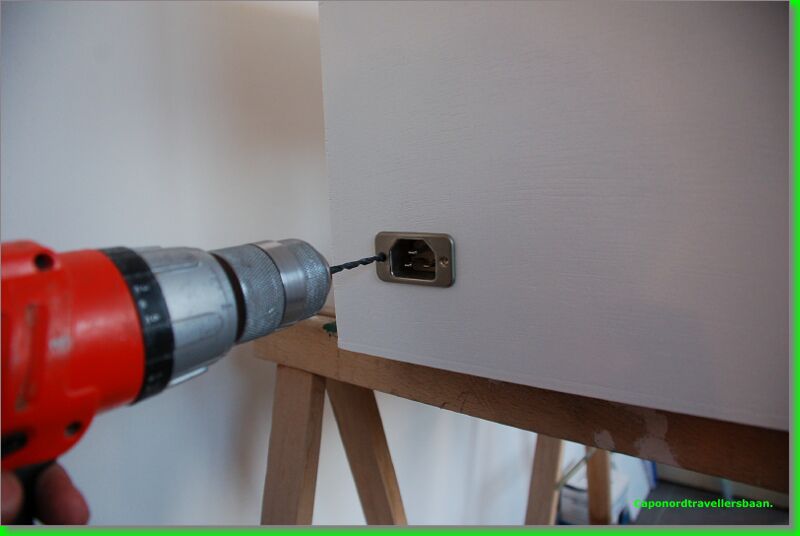

montage van de voedingsaansluiting.
montage van deventilator, definitief nu.

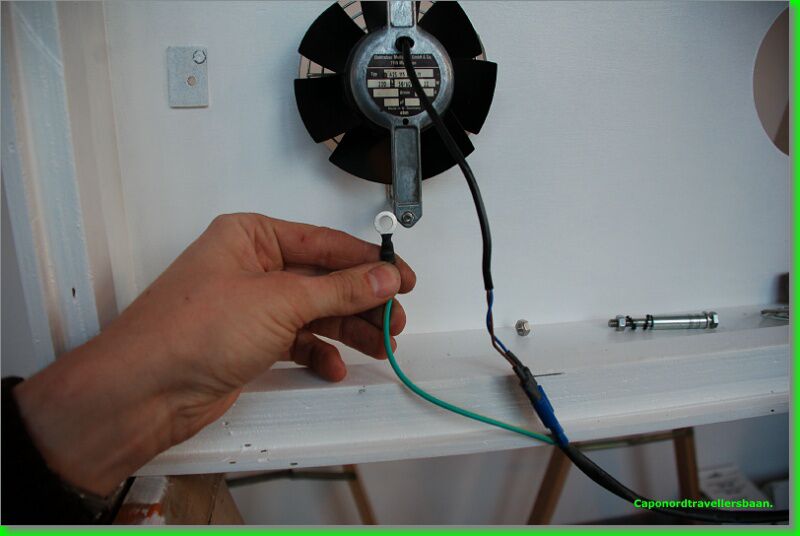

aansluitingen van de spanning en aardingsdraad niet vergeten. Gebruik een oogklem om rond M6 bout te doen.

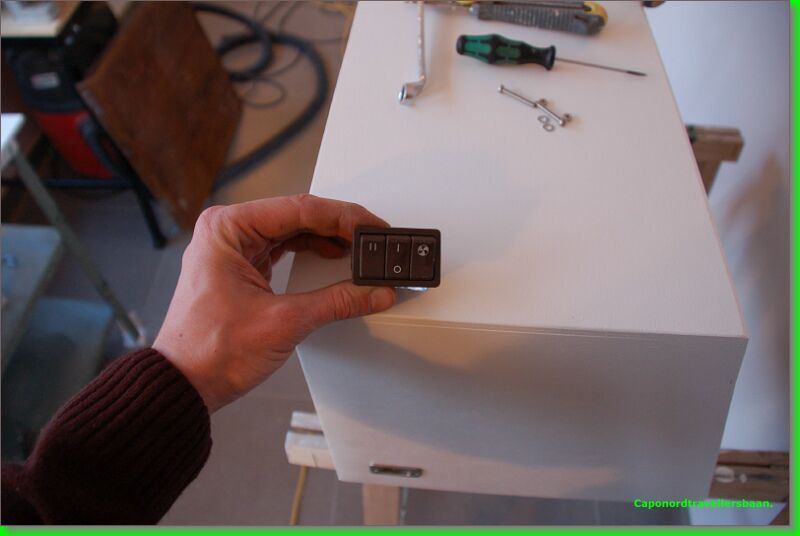

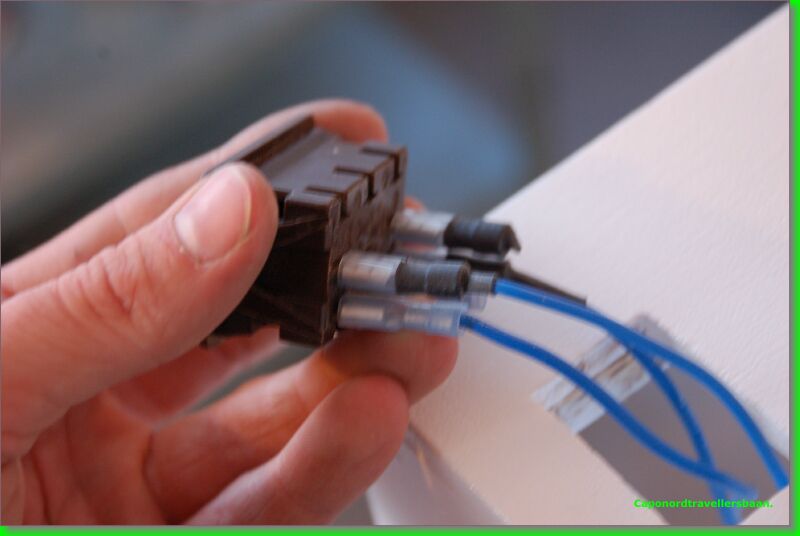

inbouw van de aan/uit knop .

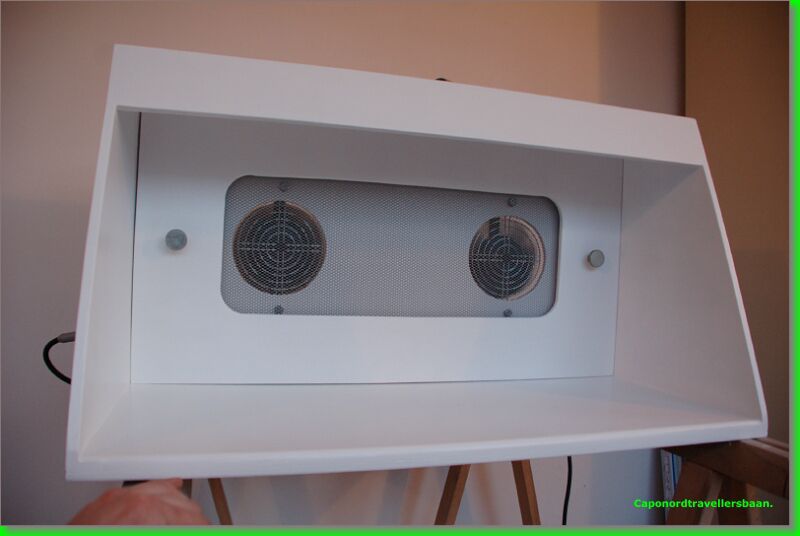

frontplaat met grill gemonteerd

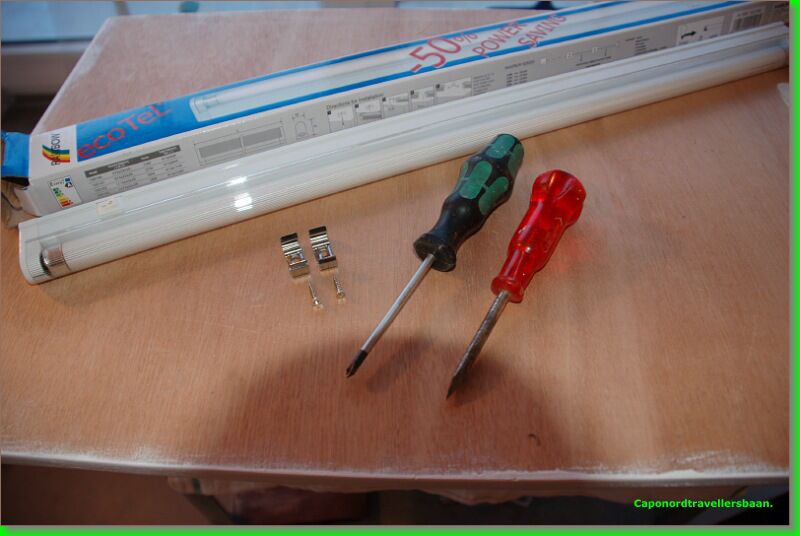

TL lamp gemakkelijk te monteren door middel van bijgeleverde klipsen.

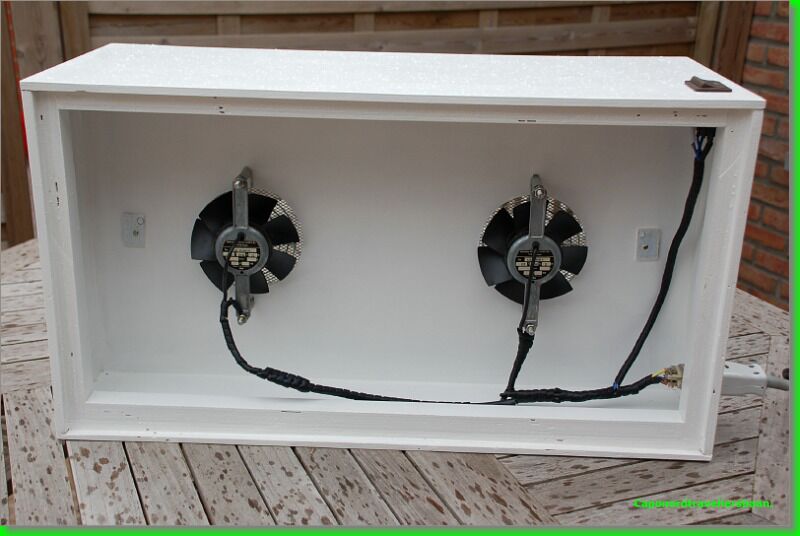

bekabeling klaar van de ventilatoren.
nieuw speelgoed
|
|
|
Tags:air brush booth, airbrushbooth, airbrush cabine, airbrush spuitcabine, airbrush kast, airbrush ventilator, airbrush afzuiging, airbrush binnenshuis,
|
|
| 11-03-2011 |
| Film : Rondrit door mijn schaduwstation. (dec.2010) |
Op volgende filmke zie je mijn Märklin 37172 Condensstomer (type BR52) van de Serie 27-28 rondrijden met een sleep open E-type wagons.
klik op de foto voor de film
|
|
|
|
|
|

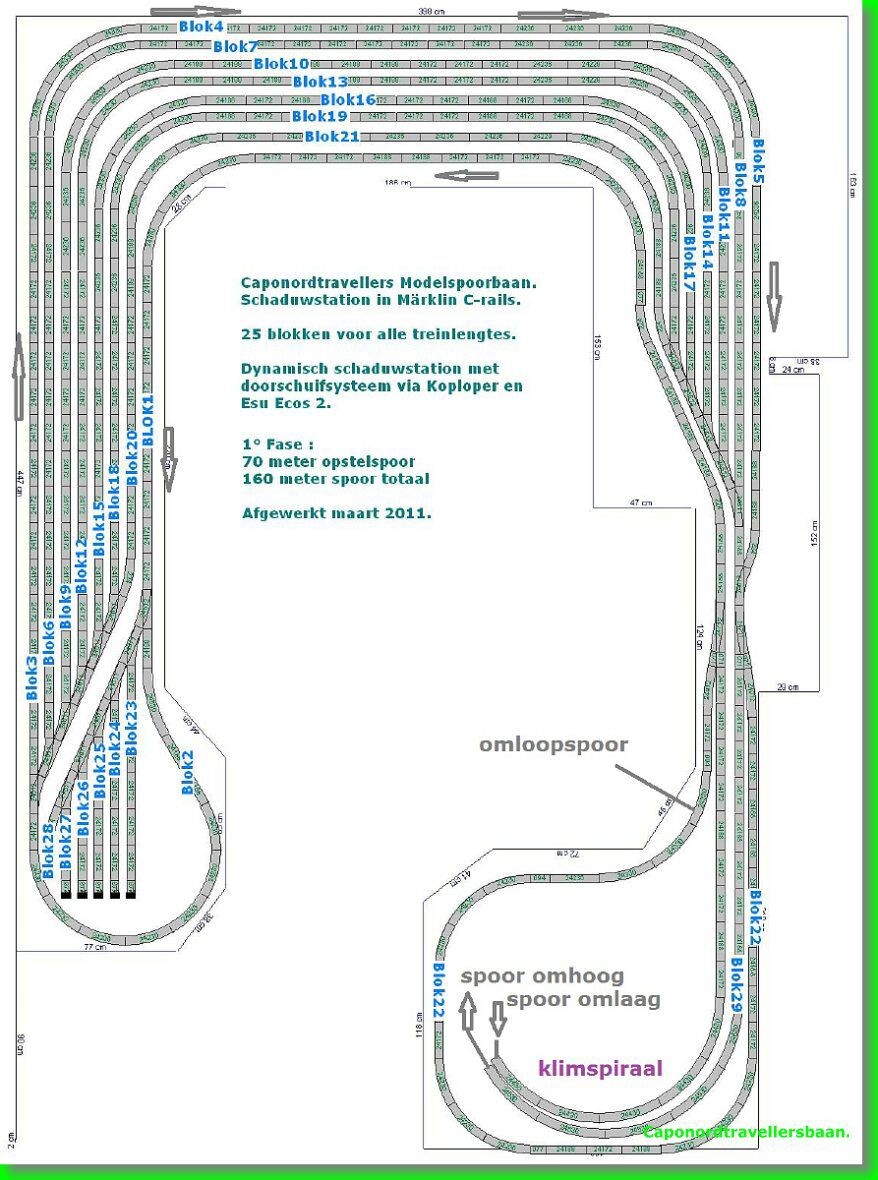

| Afgewerkt plan schaduwstation - een overzicht van 2010, |
We schrijven maart 2011, 14 maanden nadat ik van start gegaan ben na het uittekenen van het eerste plan.
Dit was in januari 2010, toen hadden we een idee  en ben ik begonnen aan het onderste grote schaduwstation.
Af en toe werd er een kleine wijziging doorgevoerd in het railplan, echter zij het kleine wijzigingen.
De eerste grote aanpassing was de inritstraat van het schaduwstation wijzigen. Zodanig de treinen anders uit het klimspiraal komen.
We rijden in België namelijk links....
In het voorjaar 2010 werden de eerste plannen gemaakt voor het bouwen van het klimspiraal, echter werd dit snel een paar maanden opgeborgen doordat de Belgische politici met Verkiezingen opkwamen draven....
Na de zomer werd opnieuw de draad opgenomen, maar toen bleek een fout te zitten in mijn plan van het klimspiraal. Dus de inrit werd dan maar uitrit en vice versa
Ondertussen werd de Central Station 1 van Märklin verkocht en werd uitgekeken naar de nieuwe centrale van
het merk ESU, namelijk de ECOS 2.
De kast van de bezetmelders werd ook aangepast ( lees kleiner gemaakt). Ze belemmerde het zicht.
In het najaar 2010 werd gestart aan de bouw van het klimspiraal, na een drie maand hieraan te bouwen kunnen we begin 2011 afronden met het volledige onderste gedeelte van de treinbaan.
Het plan geeft een definitief beeld van hoe het nu is en blijft op naar het bovendek !
|
|
|
|
|
| 20-02-2011 |
| Start Schaduwstation Niveau -1. |

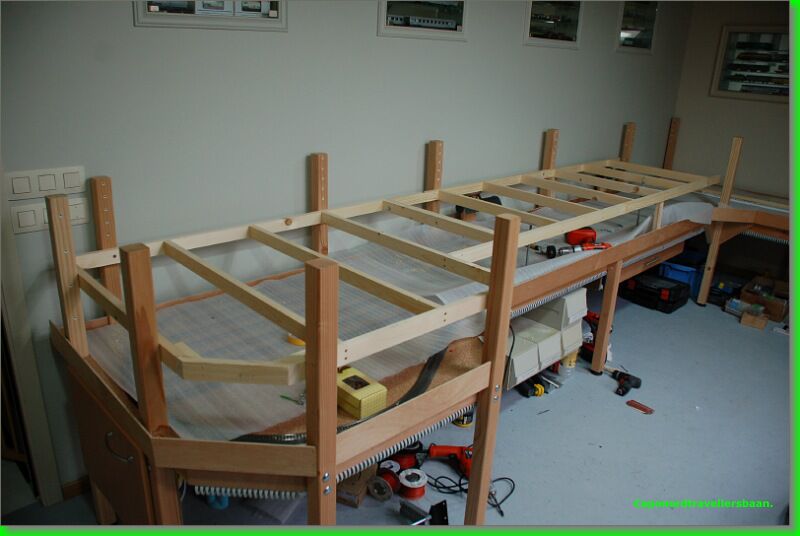

Van start gegaan aan het volgende niveau -1.
De bedoeling van dit niveau
* Korte personen treinen ( max. 1m40cm) NIET MOGELIJK
* Goederen treinen ( max 1m40cm) NIET MOGELIJK
* Stopplaatsen voor de Faller Car System. (Via een kort klimspiraal komen deze dan van het 0 niveau. )
Doel : minimum 10 treinen er te kunnen laten stationeren; Niet realiseerbaar, geen inbouwmogelijkheid van een groot klimspiraal op de breedte van 105cm.
Eerste indruk en let niet mijn gemaakte rommel.
|
|
|
Tags:schaduwstation, opstelsporen, faller car systeem,
|
|
| 17-02-2011 |
| Extra opbergruimte creëren .... |
Extra ruimte voor materiaal (een must )
Doordat we veel materiaal hebben in een modelbouw ruimte is het essentieël om alles een vaste plaats te kunnen geven.

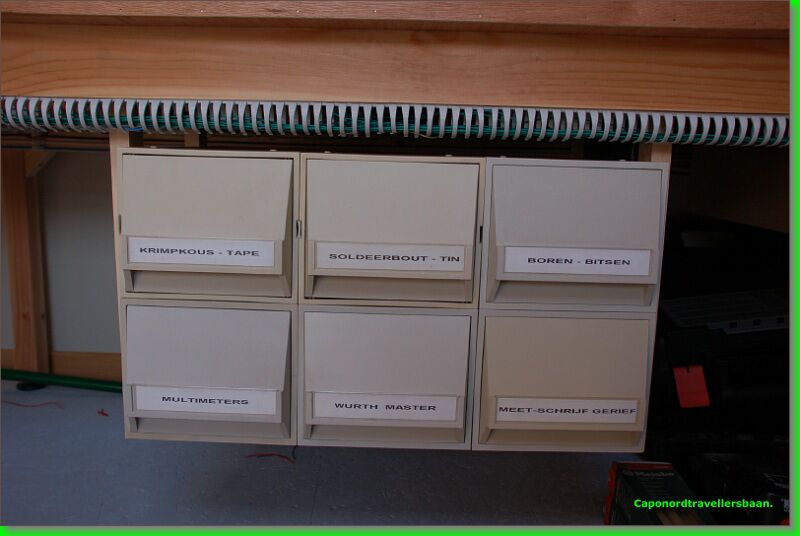

Dit maakt zoeken naar spullen dan echt overbodig. Bij een opruiming kwam ik deze zes stevige uitschuifbare bakjes tegen.
Voldoende groot om al het één en het ander in op te bergen.
De bakjes en enkele balkjes zjn de basis.
Extra markering op de voorkant geeft meteen een goed gebruik.
|
|
|
|
|
|
|
|
|
|
|
