    Opstart en bouwwijze Ho-Wisselstroombaan.
    Bouwwijze Marklin HO-baan, Märklin scale HO railtrack construction.
    22-01-2012
    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Inrit - Uitrit van het klimspiraal.
    Klik op de afbeelding om de link te volgen Een duidelijk beeld van de inrit naar het klimspiraal.
    Deze werd gewijzigd om een mooier trein verloop te realiseren.
    Ook kunnen twee verschillende sporen het klimspiraal inrijden.


    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.De inrit en uitrit van het klimspiraal naar het schaduwstation.
    De inrit of uitrit, vrij te kiezen, is ontdubbelt.

    Een slanke wissel werd er tussen geplaatst. Deze zorgt dat er de mogelijkheid is om zowel in beide richtingen het
    klimspiraal te gebruiken als ook vanuit twee verschillende gebieden ( het parade spoor en een ander spoor).

    Het bestaande frame dat reeds gemaakt was, heb ik er even af gehaald en het binnenste spoor van het klimspiraal gaat nu richting
    het Velux raam in de hobbykamer.

    De eerste spoor ondergronden met lijmtangen vastgezet.







    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Actuator : behuizing van de voeding = afgewerkt.
    Klik op de afbeelding om de link te volgen De voeding doet goed haar ding en wordt dagelijks getest, voorlopig zijn we er tevreden over.
    De behuizing werd afgewerkt en op de gevoelige plaat vastgelegd.


    19-01-2012
    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Plan schaduw : blok verdeling
    Klik op de afbeelding om de link te volgen Op deze afgewerkte tekening kan je de juiste indeling zijn van hoe het schaduwstation is opgebouwd.
    De inrit en uitrit van het klimspiraal zijn zichtbaar en volgorde van de blokken.


    14-01-2012
    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Voeding 24V actuator hangt er....
    Klik op de afbeelding om de link te volgen

    De zelfbouw voeding van 24V is gewijzigd, een andere spanning regelaar werd op de print gesoldeerd.

    Aangezien dit een merkbaar verschil heeft in het op en neer gaan van de actuator, ga ik het toch proberen deze in te bouwen in de HO treinbaan.

    De voeding werd nabij de actuator en in een beschermend kastje opgehangen.



    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Lijn aftekenen langs je rails...
    Klik op de afbeelding om de link te volgen

    Een handig klein hulpmiddeltje dat snel gemaakt word op een oud onderstel van een wagon.

    Blokje erop bevestigen en houdertjs voor je potlood op de zijkant schroeven.

    Succes ermee ....




    09-01-2012
    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Stock telling ... C-rail sporen .
    Klik op de afbeelding om de link te volgen

    Voor de opbouw van het groot station, het klein goederendepot en de stoomlok bevoorrading zal in eerste fase geopteerd worden deze volledig op te bouwen in Märklin C-rails.

    Voorlopig C-rails, vooral omdat de verdere opbouw met bezetmeldingen en de testen met bezetmeldingen op de slanke wissel goede resultaten geven en het meest doorwegen.

    De laatste twee jaar heb ik goed de treinen kunnen laten rijden in het schaduwstation met het programma koploper en temeer ben ik ervan overtuigd een gevarieerd treinenverloop te hebben, wat het zichtbare gedeelte betreft.

    Ondertussen zal ook gestart worden met andere trein programma's.

    Deze baan is ook maar een thuisbaan en zal nog evolueren of wijzigen in de toekomst ... ben ik zeker van.

    Mocht het een Club project zijn of een expositiebaan, dan verandert de rail keuze snel...

    Echter vindt ik de K-rails nu ook niet echt nog hedendaagse pareltjes in vergelijking met sporen van Piko, Peco of Tillig ...

    Mocht er in de toekomst een nieuwere versie van de K-rail of een andere fabrikant met een mooiere versie uitkomen, dan twijfel ik niet ....

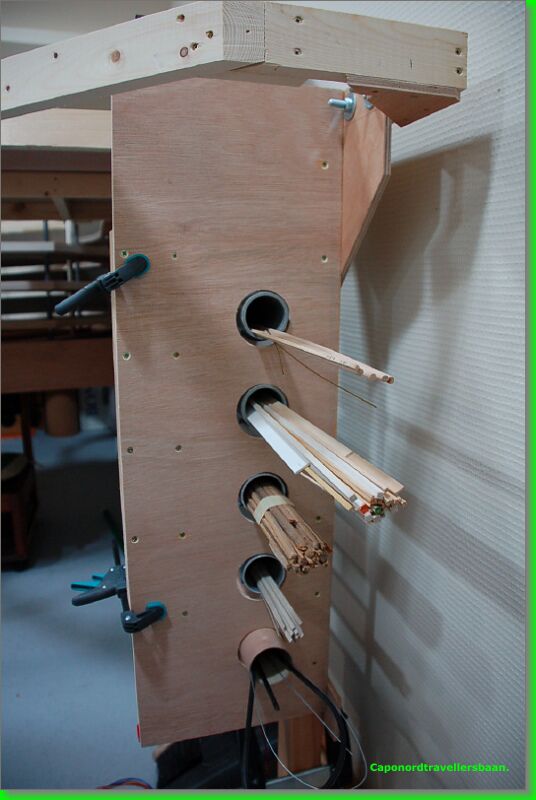

    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Profielen en latjes stockeren ...
    Klik op de afbeelding om de link te volgen

    Een ganse tijd speelden de verschillende soorten latjes , messing strips, styreen en stalen draden me parten om ze goed op te bergen. Aangezien ik vroeger een gelijkaardig systeem eens gebouwd heb, was de keuze snel gemaakt.

    Wat nodig ?

    *Dyka buis van diameter 50mm op een lengte van 3 meter.

    *Stops erop en klemmen zorgen voor een vlotte montage.

    Een ideale plaats werd aan de deur gevonden ...


    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Werkzaamheden, dus bijna lege opstelsporen ....
    Klik op de afbeelding om de link te volgen Let niet op de sporen, want deze liggen los op het kurk en er wordt gezocht naar een geluidsarme manier om ze te bevestigen.... iemand tips

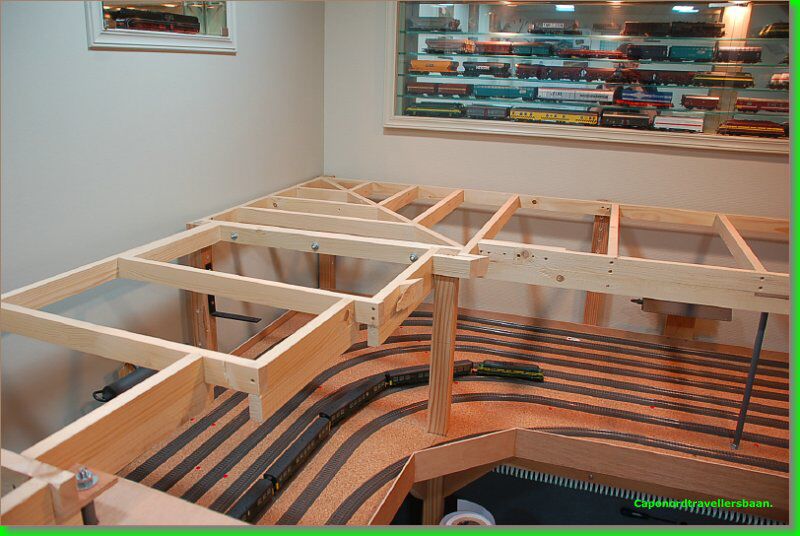

    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Frame van de bundel en de goederenkoer ...
    Klik op de afbeelding om de link te volgen

    Voor de grote vitrine komt een klassiek goederendepot met verschillende kleine leuke opstelsporen.

    Het geheel kadert verder in één enkelsporige hoofdlijn....

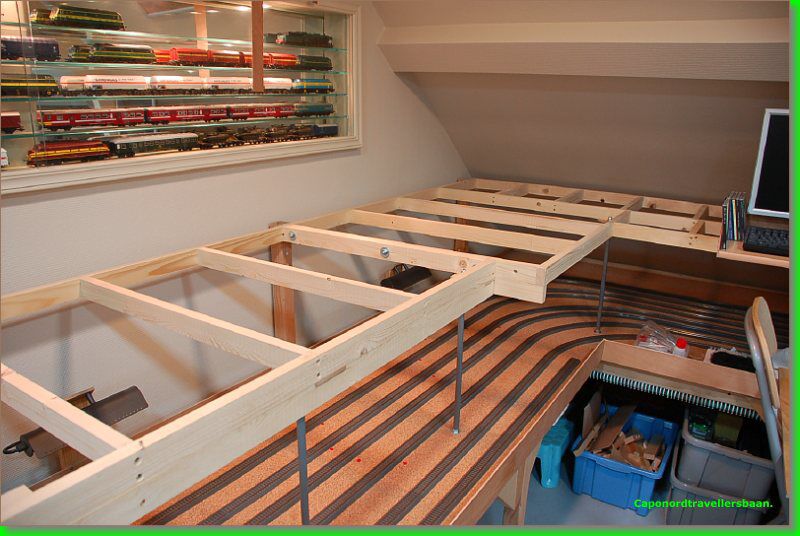

    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Frame van het toekomstig depot nabij het station.
    Klik op de afbeelding om de link te volgen

    In deze hoek zal de achtergrond een mooie boog nemen en een klein stuk massief met bijhorende bomen de scenery opvullen.

    Meer naar rechts zal de achtergrond een stuk lager zijn, door de ingebouwde vitrine die nog bereikbaar moet blijven.  Achteraf gezien is ze te laag ingebouwd.....

    Een indruk ...

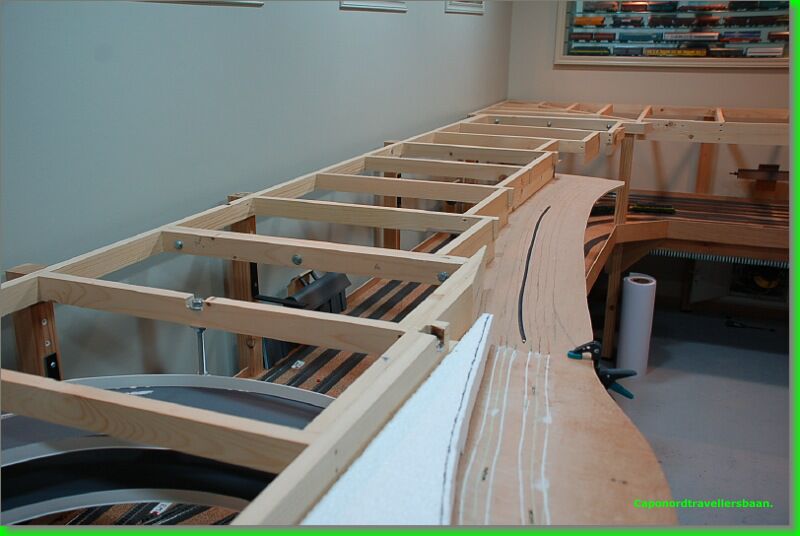

    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Frame opbouw van stationgedeelte
    Klik op de afbeelding om de link te volgen

    Dit gedeelte werd op de voorgrond voorzien van een inham.

    Dit om de Faller Car autootjes een leuke weggedeelte te geven.

    Het volgende gedeelte van het FCS wegdek is reeds gezaagd, de bedrading dient nog ingefreesd worden.

    Hopelijk kan ik dit eens eerstdaags doen...

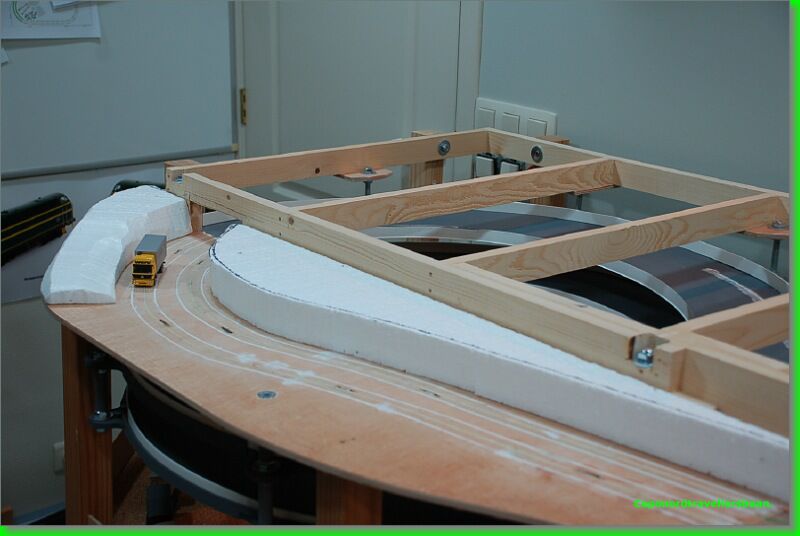

    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Boven frame ligt dicht ... foto1
    Klik op de afbeelding om de link te volgen

    Boven het klimspiraal van het Faller Car System zal een klein depot te komen liggen en één doorgangspoor die over een brug zal lopen.

    Het basis frame ...


    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Actuator bevestiging ...
    Klik op de afbeelding om de link te volgen

    Voor de lineaire actuator die gebruikt gaat worden om de modelspoor brug te hijsen is een

    eerste bevestiging gevonden.

    Een multiplex plaat(je) doet dienst als houvast.

    De actuator wordt langs de achterzijde bevestigd.



    08-01-2012

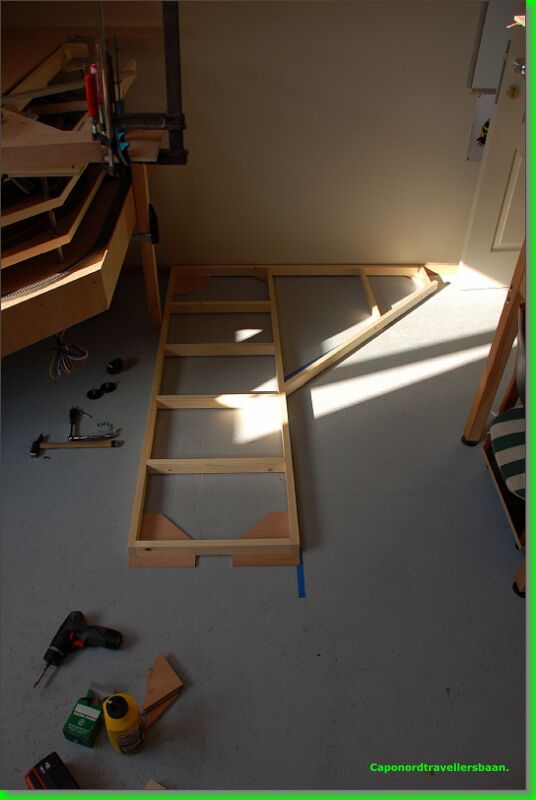

    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Aanbouw aan het klimspiraal.
    Klik op de afbeelding om de link te volgen Het frame dat naast een aan het klimspiraal zal komen werd gemaakt.
    De bestaande poten van het klimspiraal kunnen perfect dienen als draagbasis.
    Twee extra poten worden voorzien.
    Een éénvoudige indruk.


    31-12-2011

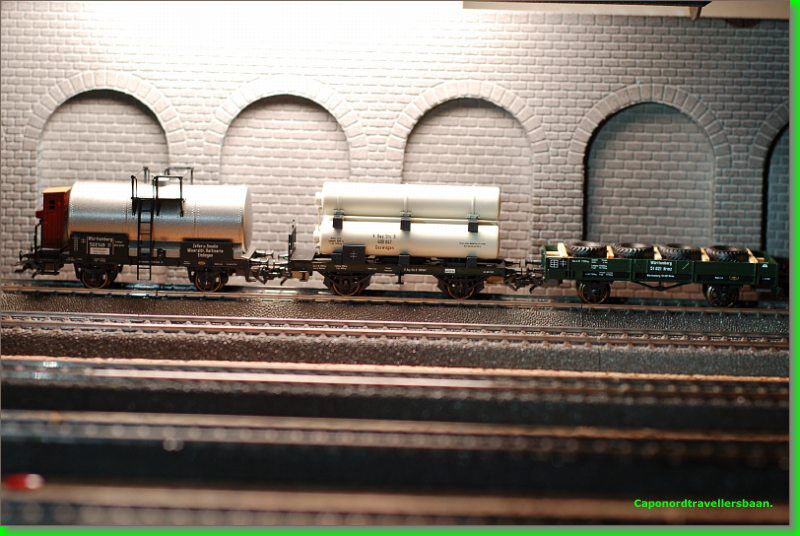

    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Märklin 46073 - K.Bay.Sts.B.
    Klik op de afbeelding om de link te volgen Merk : Märklin
    Type : 3 verschillende goederenwagens van de Königlich Bayerische Staatsbahn (K.Bay.Sts.B.) en de Königlich Württembergische Staatseisenbahnen (K.W.St.E.).
    Tijdperk : 1

    Leuke set voor attractieve prijs gekocht, ideaal voor leuk kort sleepje op K.Bay.Sts.B. baan

    Model: Gaswagen met remmersbordes.
    Ketelwagen met remmershuis.
    Lageboordwagen beladen met 4 ballonbanden.
    Totale lengte over buffers 31,3 cm.

    Bijgevoegd brieven van de Luftschiffbau Zeppelin, Friedrichshafen en van graaf Zeppelin aan Zeller & Gmelin als facsimile.


    Tags:Märklin 46073, 46703, K.bay 46703, K.bay Märklin, K.bay,
    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Märklin 46280 - K.Bay.Sts.B.
    Klik op de afbeelding om de link te volgen Merk : Märklin.
    Type : SSml van de Königlich Bayerische Staatsbahn (K.Bay.Sts.B.). Met remmershuis.
    Catalogus nummer : 46280.
    Tijdperk : 1.

    Set van drie stuks voor op K.Bay.Sts.B baan

    Model: Rongen afneembaar.
    Filigrane weergave van de vakwerkdraaistellen.
    Dubbele spaakwielen.
    Lengte over de buffers 19,6 cm.


    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Märklin 47205 Nmbs
    Klik op de afbeelding om de link te volgen Merk : Märklin
    Type : 2 schuifhuifwagens van de Belgische Spoorwegen (NMBS). Speciale wagens voor gewalst stalen coils.
    Immatriculatie nummer :
    Tijdperk : 5
    Catalogusnummer : 47205

    B-cargo

    Model voor op de modelspoorbaan in de modelspoorvereniging.

    Verschillende bedrijfsnummers.
    Totale lengte over buffers 27,8 cm. .


    Tags:Märklin 47205, B-cargo , Märklin nmbs, marklin sncb, 47205
    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Märklin 46246 Nmbs
    Klik op de afbeelding om de link te volgen

    Merk : Märklin.
    Catalogusnummer : 46246 (set van 2 wagens).
    Type : Onderlosser Fals van de Belgische Staatsspoorwegen (NMBS/SNCB).
    Immatriculatie nr's :
    Tijdperk : 5

    B-cargo

    Model voor op de modelspoorbaan in de modelspoorvereniging.

    Model: Bordesrelingen van metaal.
    Draaistellen type Y 25.
    Verschillende bedrijfsnummers.
    Totale lengte over de buffers 26,7 cm.
    Vermeld in: Totale programma 2001 / 2002


    Klik hier om een link te hebben waarmee u dit artikel later terug kunt lezen.Fleischmann 542603 - Belgische Spoorwegen
    Klik op de afbeelding om de link te volgen Merk : Fleischmann
    Type : Ketelwagen voor vervoer van olieën.
    Catalogus nummer : 87 542603
    Tijdperk : 3



    Tags:Fleischmann 542603, 542603, 87542603, Fleischmann nmbs, fleischmann sncb
