zelfbouw snelheidsregelaar:
Ik ben al een tijdje op zoek om zelf een snelheidsregelaar te maken.
Er zijn heel wat regelaars te koop op de markt maar ze zijn tegenwoordig zo duur.
Ik ben al heel wat ontwerpen tegengekomen die ontworpen zijn in de jaren 70' en 80'. Die ontwerpen zijn goed en er zijn er honderden van gemaakt maar het is moeilijk om de dag van vandaag aan die onderdelen te geraken omdat de ic's die er gebruikt zijn uit de handel zijn genomen.
Onlangs kwam ik op de website van conrad een minisnelheidsregelaarmodule tegen. Na verdere inspectie kwam ik tot het besluit dat deze de nieuwe opvolger is van de oude ontwerpen van snelheidsregelaars.

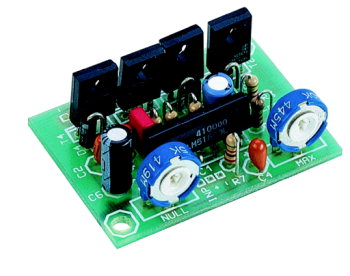

Bestelnummer: 190040 89
(bijlage 1)
Deze module werkt perfect en kost slechts 20 euro. Maar het enige nadeel is dat deze schakeling maar 2 Ampère aankan. Maar deze module is volledig elektronisch dus dat betekend zonder relais om de motor om te polen. De module is ook uitgerust met 2 potentiometers om het nulpunt in te stellen en zijn maximaal toerental.
Ik ben begonnen met de schakeling te ontleden en uit te zoeken hoe het in elkaar zit.
Daarna ben ik begonnen met een elektrisch schema te tekenen en dan uiteindelijk uit te werken in een professionele printplaat.
Ik heb slechts enkele wijzigingen aangebracht:
Ik heb een versie ontwikkeld met zwaardere transistoren die tot 8 Ampère kunnen schakenen.
Ik ontwikkel een printplaat die niet snel stuk kan gaan door te dunne banen, er moet tot slot heel wat stroom door kunnen vloeien.
het eindresultaat is te vinden onder de naam bijlage 2
ik bestel alle onderdelen en maak de print, ik hoop dat deze werkt...
------------------------------
vervolg:
na verder inzien is het beter om de transistoren te vervangen door een zwaarder type, een 12 Ampère type.
de bestelling is binnengelopen en ik ben al reeds begonnen aan het bestukken van de printplaten.
alleen zijn mijn IC's nog niet binnen maar die zullen binnenkort wel binnenkomen.

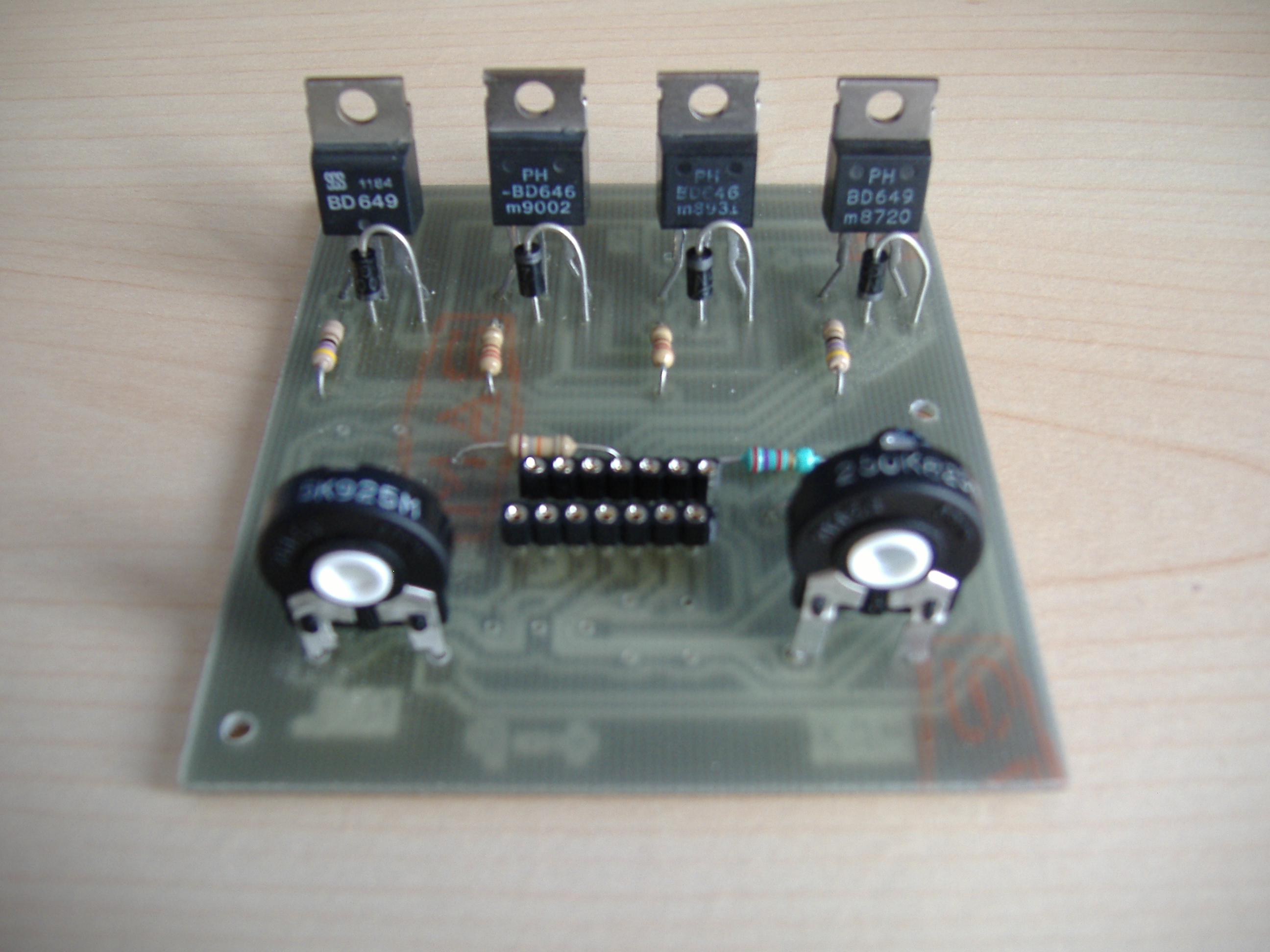

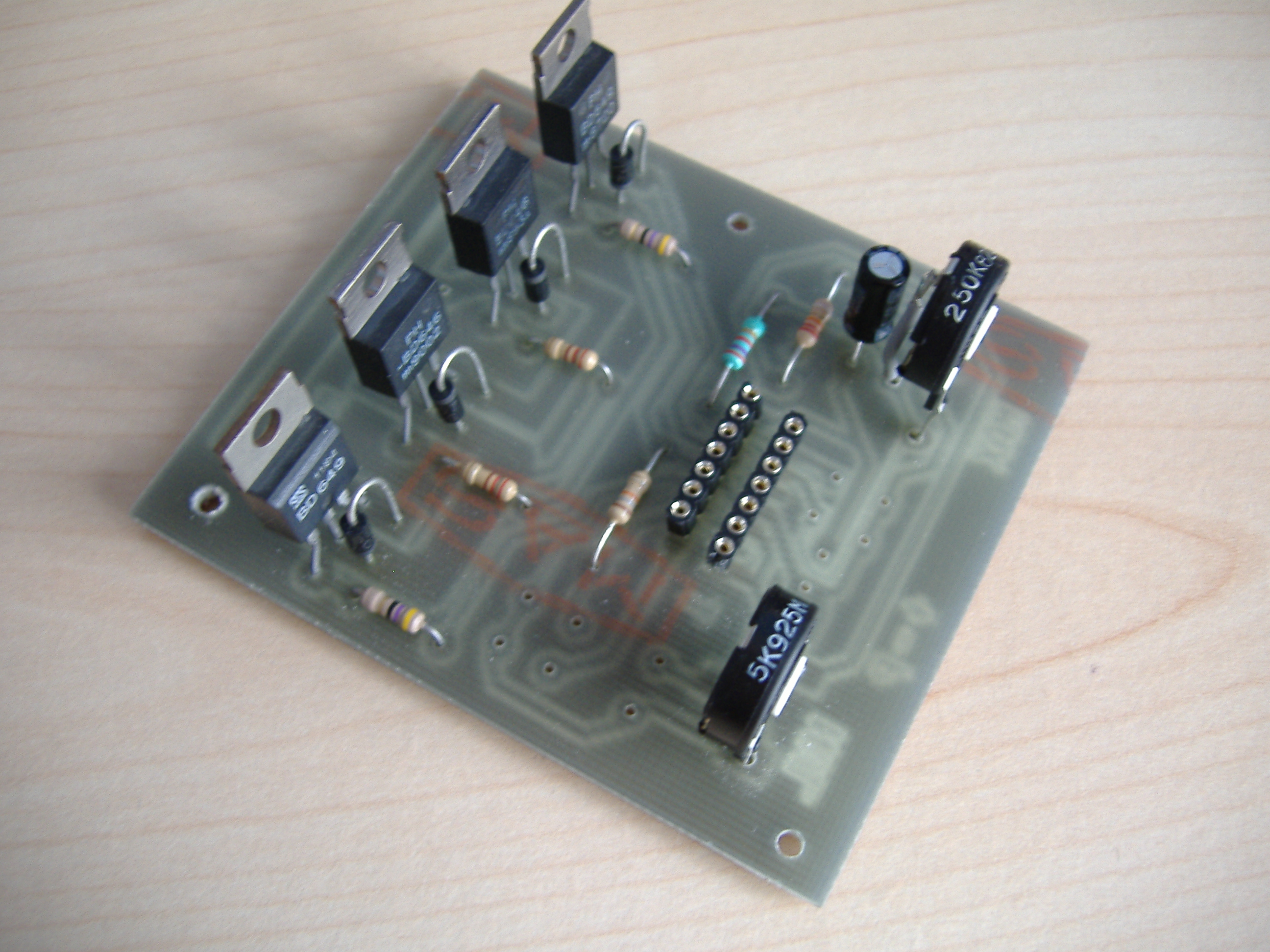

een foto van een printplaat voeg ik toe als bijlage.
het ziet er allemaal zo professioneel uit, hopelijk werkt het ook nog.
en over de prijs, die valt behoorlijk mee voor een 12 Ampère type snelheidsreglaar voor RC.
de totaalprijs komt neer op een 13 euro.
opgelet: alles ik zelfbouw, van ontwerp, printplaat, connectoren enz. behalve de componenten.
daardoor is de prijs laag. Anders zou het wel 25 a 30 euro gekost hebben per reglaar.
-----------------------------
wordt vervolgd... Bijlagen:
mini regelaar.jpg (21.4 KB)
PrtSc van eindresultaat snelheidsregelaar 8A met M51660L.pdf (197.1 KB)
|
