Zonet wat onderzoek gedaan naar hoe we de Stuur opamp van de FET zullen regelen. Hiervoor gaan we gebruik maken van een SPI Ic met een 12 bit resolutie DAC in. Zo kunnen we de Fet sturen in trapjes van 1 mA.
Vandaag hebben we met een recup lcd van 2 lijnen en 16 karakters deze aangestuurd met een Pic18F4550 demo-bord. Alle componenten die we bij farnel hebben besteld zijn ook toegekomen vandaag. Deze middag hebben we onze 2de weekvergadering gedaan. Ook hebben we nog een probleem gevonden in ons schema waardoor we de print niet kunnen opsturen om te etsen... deze zal dit weekend opgelost worden en maandag dan worden opgestuurd naar D'Tron. Het einde van de 2de week zit er op.

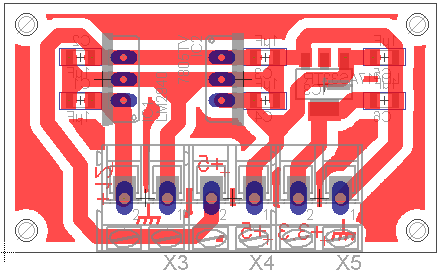

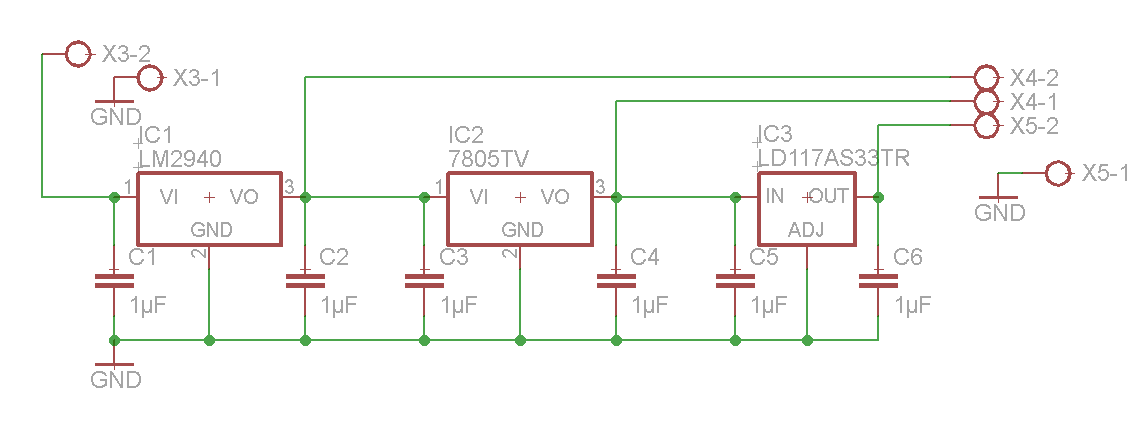

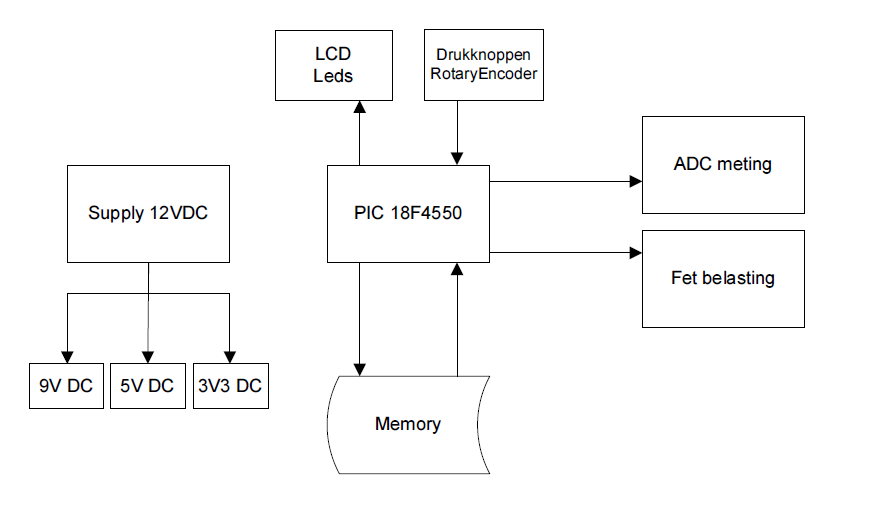

We komen toe via een 12VDC transfo. Hier zetten we deze spanning om naar 9V, 5V en 3V3. Op de foto's zie je het schema, en het voorlopige board-layout.

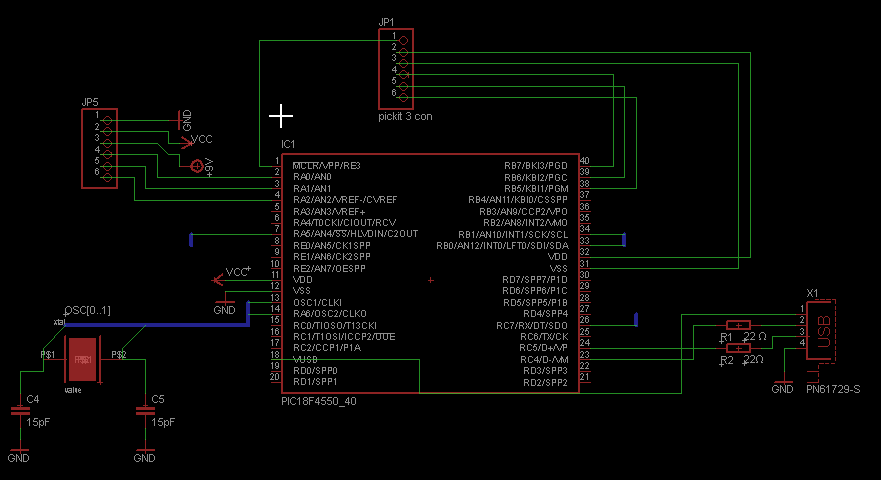

Vandaag hebben we voor de eerste keer een gehele dag bezig geweest met het programma eagle. Eagle is het opensource PCB-design programma dat we gebruiken voor het ontwerpen van de printen. We hebben ondervonden dat een print tekenen in eagle toch wel een heleboel tijd in beslag neemt. niet alleen het plaatsen van de componenten op het schema maar ook het tekenen van enkele componenten zelf is een heleboel werk. Ook de overstap van Multisim en Ultiboard naar Eagle was een grote stap voor ons. het is namelijk geen vertrouwde omgeving meer. Maar na een dag bezig geweest te zijn in eagle hebben we beide toch wel al wat onze weg gevonden in het programma. hieronder vind je nog een foto met het stuk schema dat tot nu toe getekend is in eagle. verder hebben we ook de hele tijd bezig geweest met het opzoeken van de ordernummers van de verschillende componenten die op de print zullen terecht komen.
De tweede week van ons eindwerk in GTV is gestart! Deze week doen we verder onderzoek naar de benodigde componenten, en beginnen we al enkele schema's en printen te tekenen in Eagle.
